NSG 1402-9603

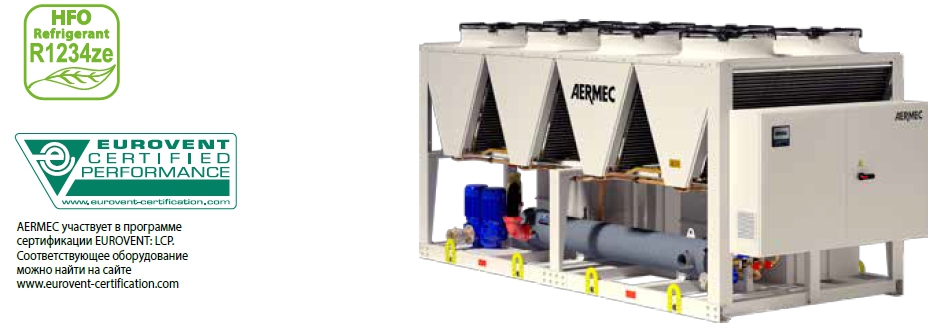

Чиллеры с воздушным охлаждением конденсатора для наружной установки Винтовые компрессоры, кожухотрубные испарители и осевые вентиляторы Холодопроизводительность 443 - 1578 кВтт

  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРИ ЧАСТИЧЕСКИХ НАГРУЗКАХ
  • МИКРОКАНАЛЬНЫЕ КОНДЕНСАТОРЫ
  • НОЧНОЙ РЕЖИМ


Описание

Чиллеры наружной установки для производства охлажденной воды с высокоэффективными винтовыми компрессорами с плавным регулированием производительности. Осевые вентиляторы, микроканальные конденсаторы, кожухотрубные испарители. В установках (с пароохладителем или полной энерго- утилизацией) существует также возможность производства горячей воды. Основание, корпус и боковые панели изготовлены из стали, обработанной антикоррозийной полиэфирной краской.

В качестве хладагента используется HFO R1234ze – это смесь с Озоноразрушающим Потенциалом (ODP) = 0 и Потенциалом глобального потепления (GWP) = 7, для сравнения, у R134а GWP = 1430, с термодинамическими свойствами, которые гарантируют и и иногда превышают уровень, достигаемый ранее с помощью HFC-хладагентов.

Версии

  • NSG_ ° Стандартная
  • NSG_L Стандартная низкошумная
  • NSG_A Высокоэффективная
  • NSG_E Высокоэффективная низкошумная
  • NSG_U Ультра-высокоэффективная
  • NSG_N Ультра-высокоэффективная низкошумная

Рабочий диапазон: до 45 °C температуры наружного воздуха при полной нагрузке, в зависимости от размера и версии. Для получения дополнительной информации см. программное обеспечение для подбора или техническую документацию. Установка с 2/3 контурами хладагента, обеспечивающие максимальную эффективность при полной нагрузке, высокую эффективность при частичных нагрузках и непрерывную работу в случае остановки одного из контуров.

  • Все типоразмеры комплектуются алюминиевыми микроканальными конденсаторами, которые обеспечивают очень высокий уровень эффективности. Это позволяет использовать меньше хладагента, чем с традиционными медно-алюминиевыми конденсаторами
  • Все типоразмеры комплектуются электронными термостатическими клапанами (ТРВ). Данное решение позволяет чиллерам показывать выскокую эффективность даже в режиме частичной загрузки
  • Дифференциальный датчик давления в стандартной комплектации
  • Возможность встроенного гидромодуля, который включает основные гидравлические компоненты; он доступен в разных конфигурациях с одним или двумя насосами с различным статическим давлением.
  • Микропроцессорное регулирование и журнал аварий
    • Наличие программируемого таймера позволяет установить временные диапазоны работы и вторую точку уставки при необходимости.
    • Регулирование производительности чиллера происходит по интегрально- пропорциональной логике, по температуре выходящей воды
    • Ночной режим: можно установить бесшумный режим работы. Идеально подходит для ночной работы, так как это гарантирует большую акустическую комфортность по вечерам и высокую эффективность при полной нагрузке

«Ночной режим является стандартным для всех низкошумных версий. Для всех других версий необходимо добавить опцию DCPX, либо инверторные вентиляторы J, чтобы можно было работать в ночном режиме.»



Дополнительное оборудование

  • AER485P1: RS-485 интерфейс для контроля за системами согласно протоколу MODBUS
  • AERWEB300: Опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:

    AERWEB300-6: Устройство для дистанционного управления максимум 6 установками через интерфейс RS485;
    AERWEB300-18: Устройство для дистанционного управления максимум 18 установками через интерфейс RS485;
    AERWEB300-6G: Устройство для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
    AERWEB300-18G: Устройство для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS
  • PRV3: Дистанционное управление всеми функциями чиллера.
  • MULTICHILLER-PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях.
  • AVX: Пружинные виброопоры

Устанавливается на заводе-изготовителе

  • KRS: Электронагреватель испарителя
  • RIFNSM: Устройство перефазировки электромотора. Подключается параллельно электромотору и служит для снижения потребляемого тока примерно на 10%.
  • GP: Защитные металлические сетки для воздушных конденсаторов. Предохраняют их поверхность от случайных механических повреждений и града

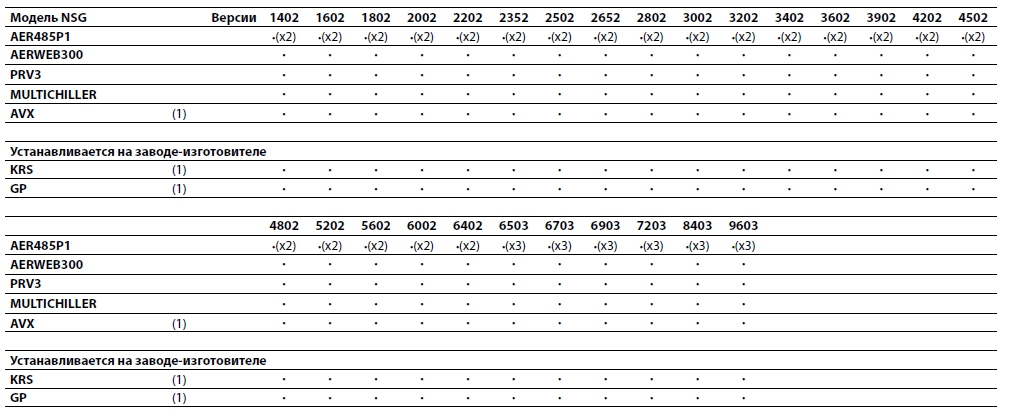

Совместимость дополнительного оборудования

(1) Совместимость дополнительного оборудования
(Х2) Указывает количество заказов

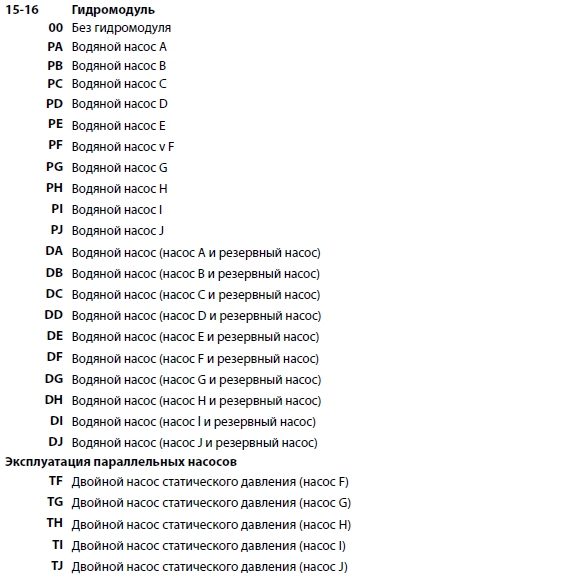

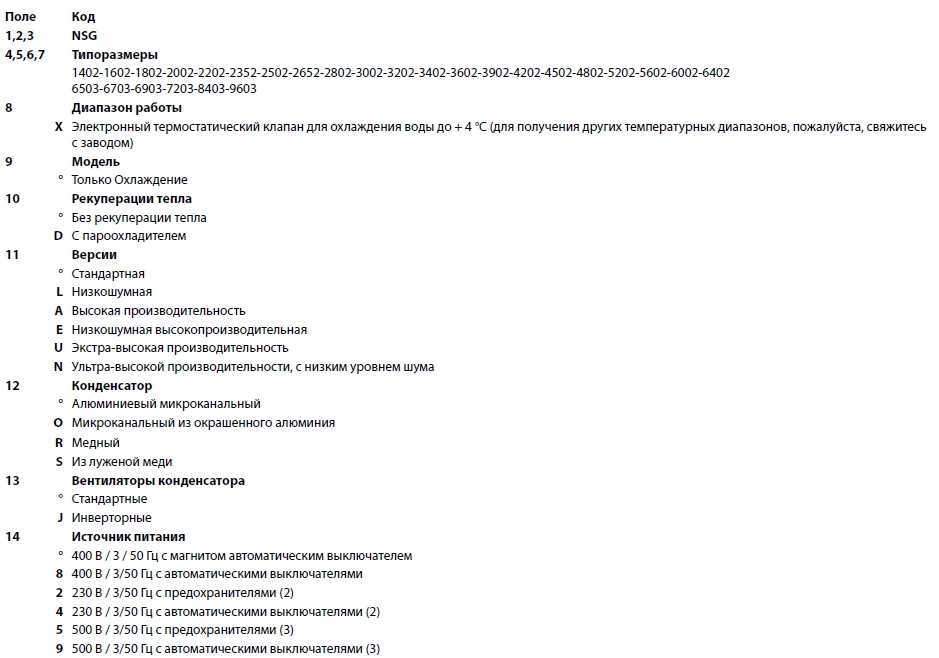

Описание кодировки

Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика

(2) 230 В / 3 / 50 Гц доступны только для размеров от 1402 ÷ 2202
(3) 500 В / 3 / 50 Гц доступно только для размеров от 1402 ÷ 3202

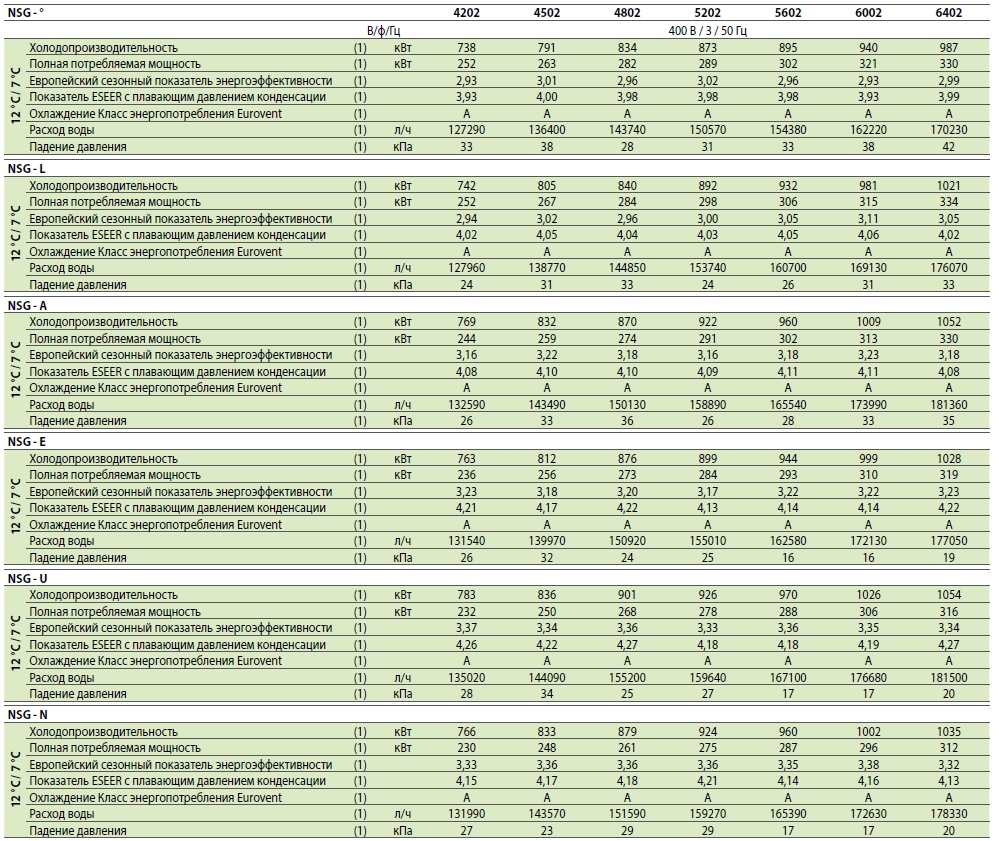

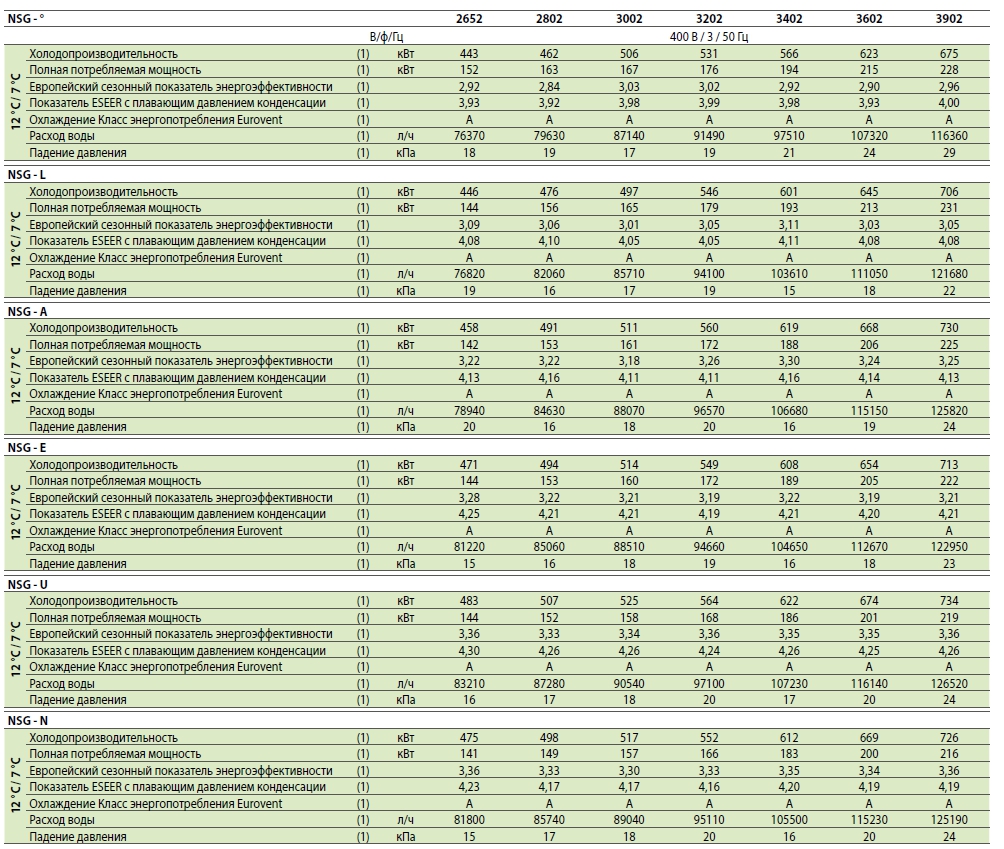

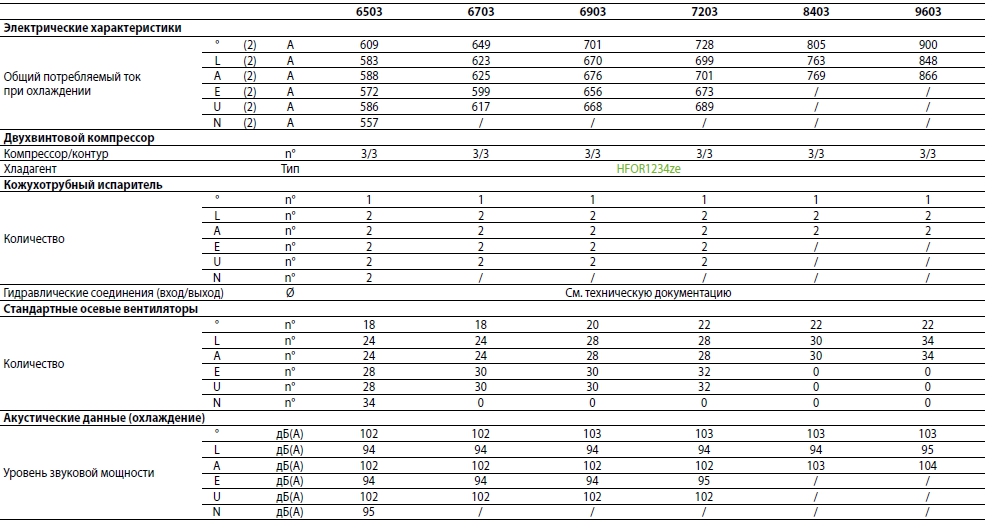

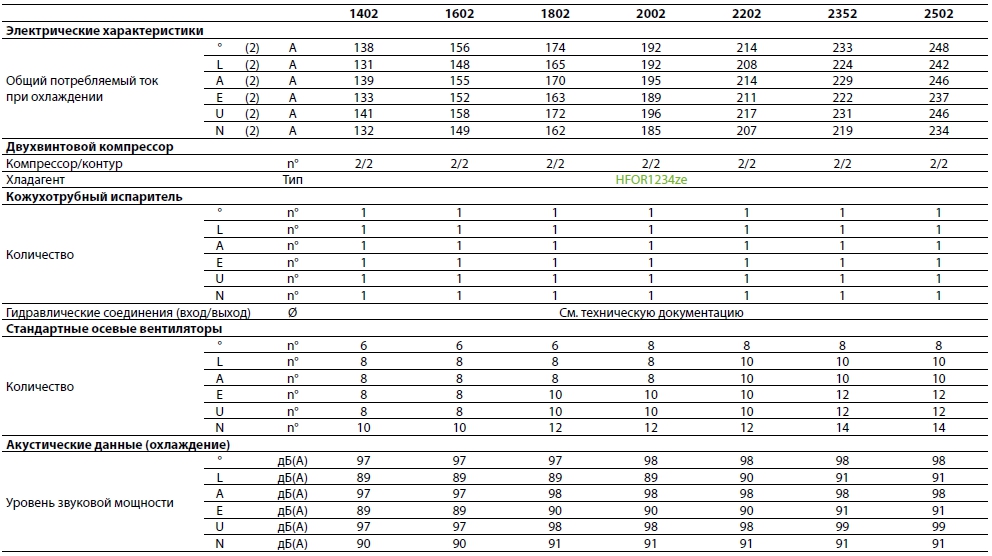

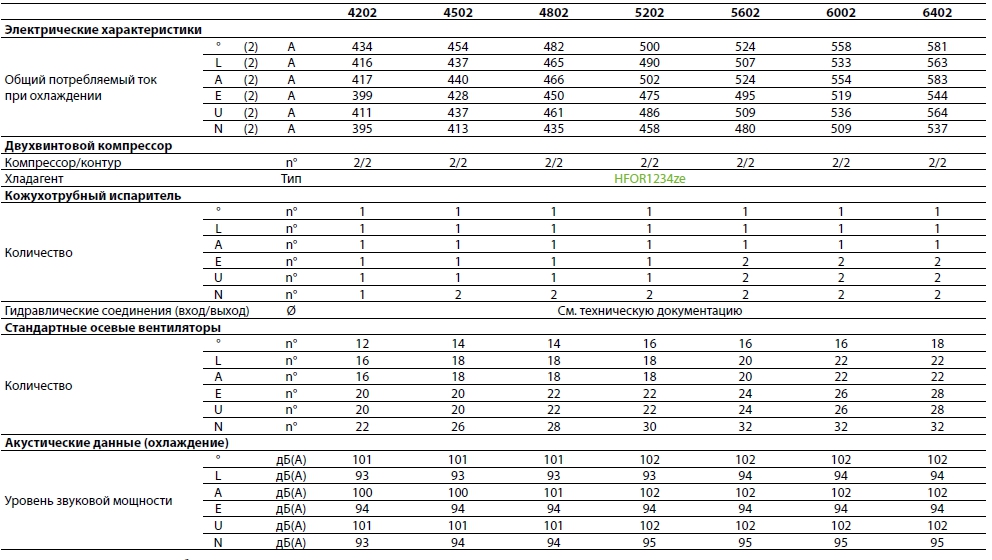

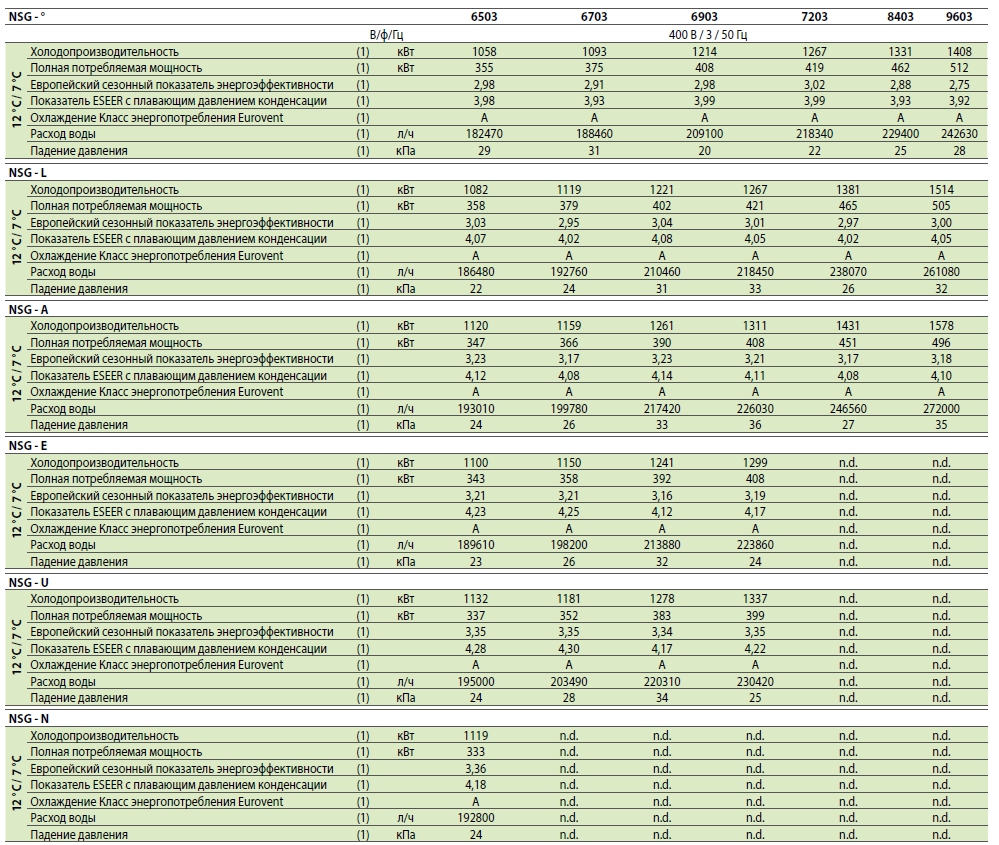

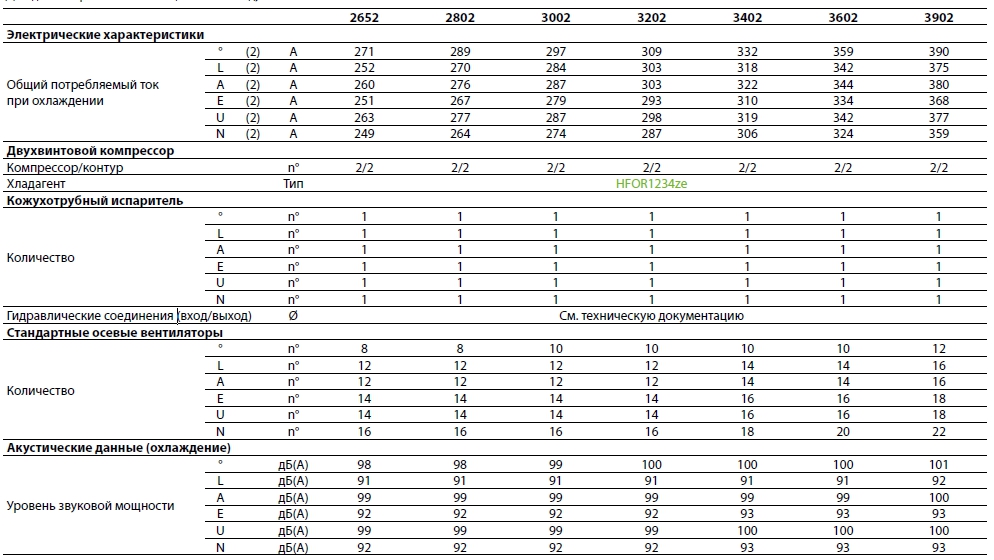

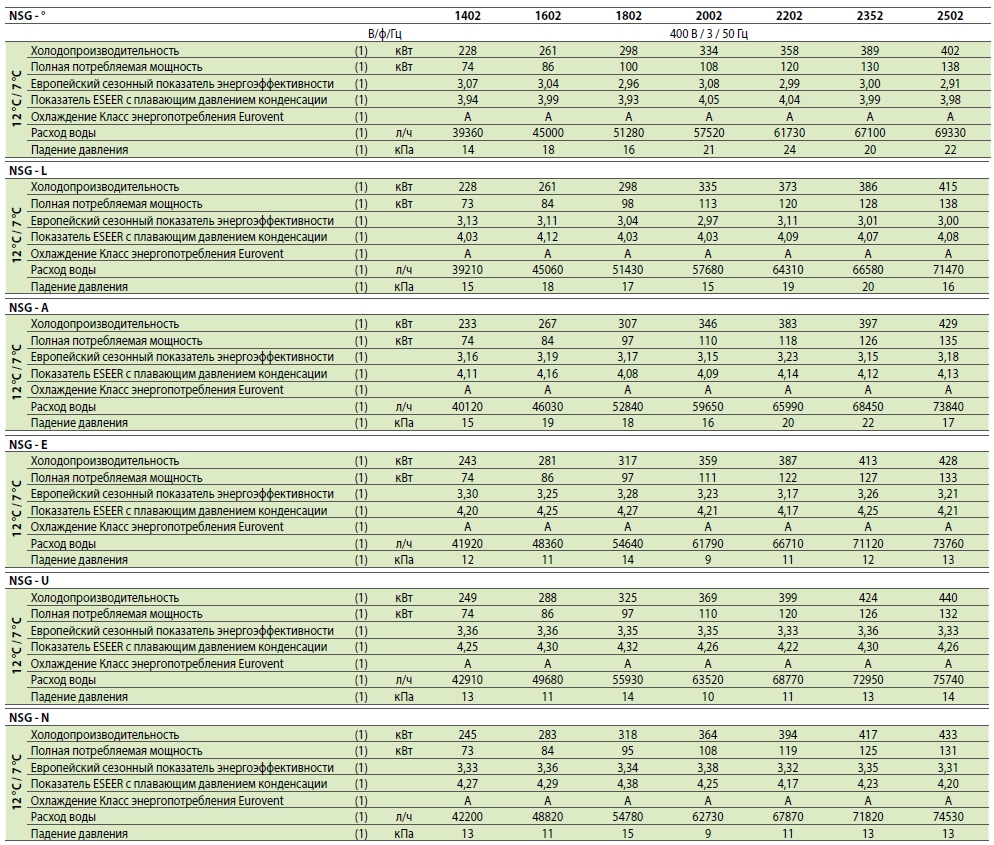

Технические данные

Данные (14511: 2013)
(1) Вода в испарителе 12 °C / 7 °C, внешний воздух 35 °C

(2) Стандартная комплектация без гидромодуля
Звуковая мощность: Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent

Данные (14511: 2013)
(1) Вода в испарителе 12 °C / 7 °C, внешний воздух 35 °C

(2) Стандартная комплектация без гидромодуля
Звуковая мощность: Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent

Данные (14511: 2013)
(1) Вода в испарителе 12 °C / 7 °C, внешний воздух 35 °C

(2) Стандартная комплектация без гидромодуля
Звуковая мощность: Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent

Данные (14511: 2013)
(1) Вода в испарителе 12 °C / 7 °C, внешний воздух 35 °C

(2) Стандартная комплектация без гидромодуля
Звуковая мощность: Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление (охлаждение): Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).

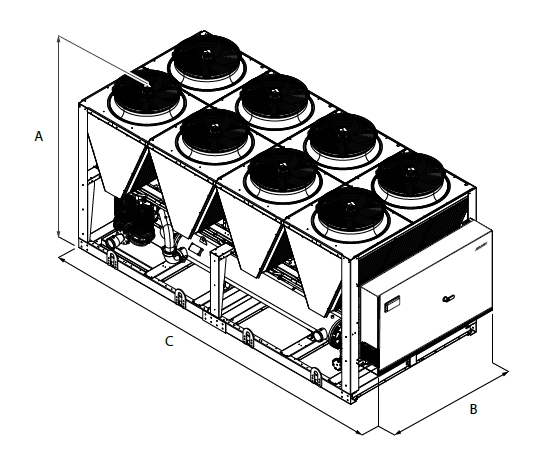

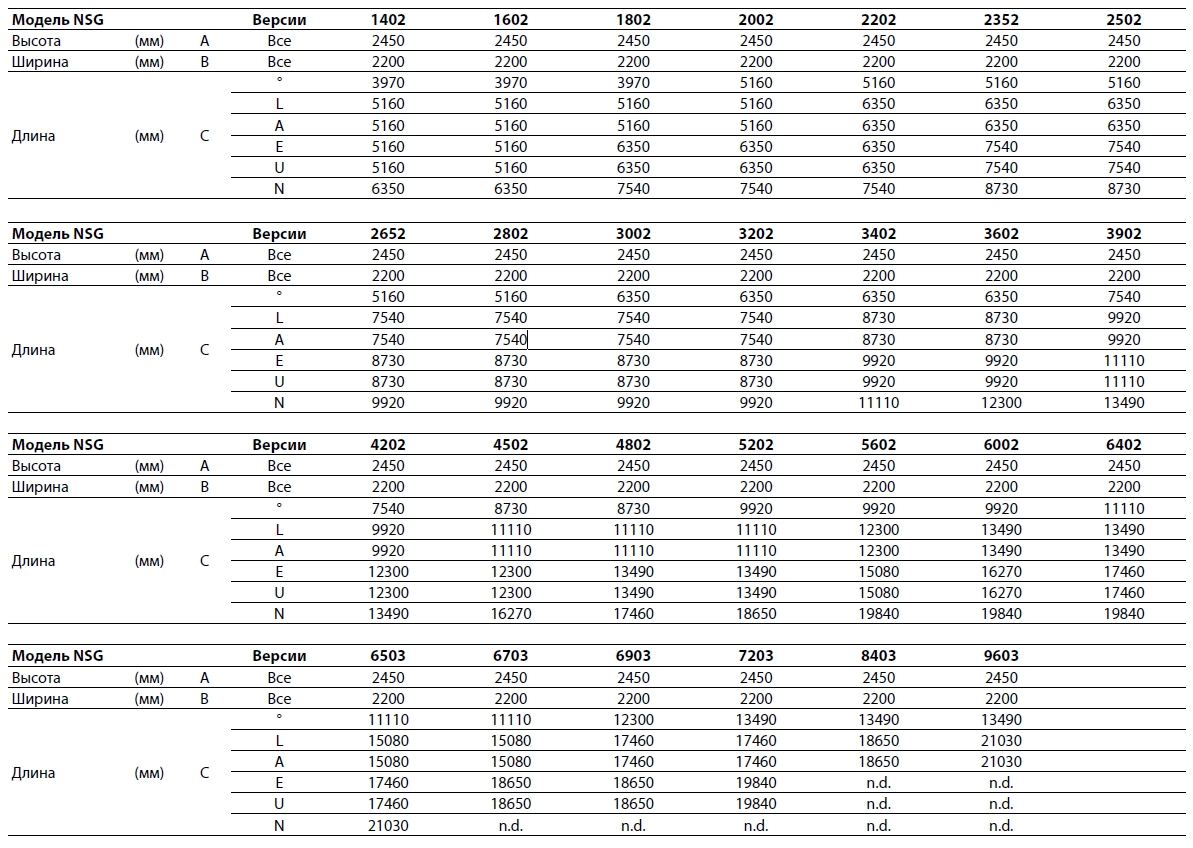

Размеры и вес

По причинам больших габаритов машины с длиной более 13090 мм поставляются разделённым на части.
Для получения дополнительной информации см. техническое руководство и/или руководство по монтажу.
