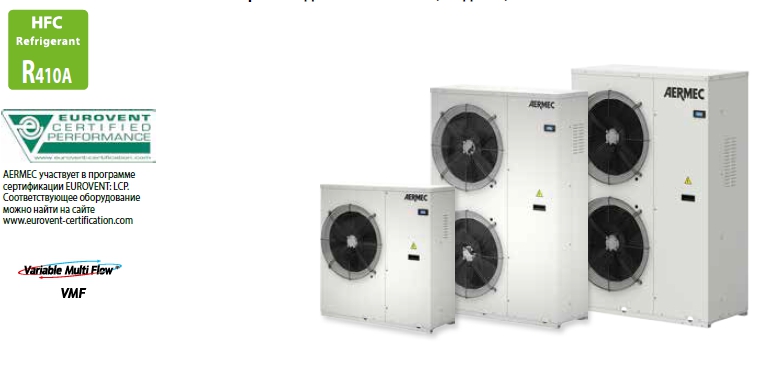

ANK I 020H - 045H

Инверторный реверсивный тепловой насос
воздушного охлаждения
Холодопроизводительность от 5,8 до 18,6 кВт
Теплопроизводительность от 6,08 до 20,2 кВт

  • ПРОИЗВОДСТВО ГОРЯЧЕЙ ВОДЫ ДО 60 °С
  • ПРОИЗВОДСТВО ГОРЯЧЕЙ ВОДЫ ПРИ ВНЕШНЕЙ ТЕМПЕРАТУРЕ ОТ -20 °C ДО 42 °C


Описание

Реверсивный тепловой насос наружной установки позволяет охладить/отопить помещение, а также получить горячую воду. Все агрегаты оснащены инверторными компрессорами, осевыми вентиляторами, конденсаторами с алюминиевым оребрением и пластинчатым теплообменником. Рама, каркас и панели корпуса изготовлены из стали с антикоррозионным полиэстеровым покрытием. Есть версии со встроенным гидромодулем, что упрощает монтаж. Монтаж оборудования предельно прост, для запуска необходимо всего лишь подключить гидравлику и электрику.

Версии

  • ANKI H: Стандартная
  • ANKI HX: С инвертором насосом

Рабочий диапазон

Работа при полной нагрузке до -20 °C наружного воздуха зимой и до 46 °С летом. Температура горячей воды до 60 °С (для получения дополнительной информации см. техническую документацию).

  • Реле протока, датчики высокого и низкого давления в стандартной комплектации.
  • Водяной фильтр.
  • Версия со встроенным гидромодулем, содержащим основные гидравлические компоненты.
  • Электронная панель управления


Дополнительное оборудование

  • MOD485K: плата расширения для осуществления коммуникации (стандарт RS485) по протоколу MODBUS. Позволяет вести мониторинг работы.
  • MULTICONTROL: Позволяет одновременно управлять работой нескольких чиллеров или тепловых насосов (до 4) оснащенными управлением MODUCONTROL объединенных в одну гидравлическую систему. Для расширения возможностей управления предлагаются следующие опции:
    SPLW: Дополнительный датчик воды. В большинстве случаев бывает достаточно штатного датчика. Однако, в случае когда используется общий коллектор прямая/обратка, этот датчик используется для управления с учетом температуры смешиваемой в коллекторе воды или просто для снятия показаний
    SDHW: Датчик воды системы ГВС. Используется на накопительном баке для контроля температуры производимой горячей воды. Если с системой управления MULTICONTROL применяются датчики SPLW / SDHW для их использования необходим модуль расширения VMF-CRP.
  • PR3: Упрощенная панель дистанционного управления. Обеспечивает управление основными функциями (включение /выключение и изменение режима работы,индикация аварийных ситуаций). При применении экранированного кабеля может быть установлена на расстоянии до 30 м, обычного кабеля – до 10 м.
  • PGD1: Дистанционная панель управления. Позволяет удаленно управлять чиллером
  • BSKW: Комплект электронагревателей с электрической коробкой IP44, монтируется снаружи чиллера внутри технического пространства, защищенного от прямого атмосферного воздействия
  • DCPX: Низкотемпературный комплект, обеспечивающий корректную работу в режиме охлаждения при наружной температуре ниже 20 °C (до -10 °C).
  • BDX: Поддон для сбора конденсата
  • VT: Вибропоглощающие опоры корпуса.
  • SAF: Бойлер для производства горячей воды

Обратитесь к специализированной документации «SAF» для получения дополнительной информации, необходимой для правильной работы системы, а также подробной информации о дополнительном оборудовании. Для получения ГВС необходимо подключить систему VMF, поставляемую Aermec дополнительно

Совместимость с системой VMF Для более подробной информации, пожалуйста, обратитесь к техническому руководству.

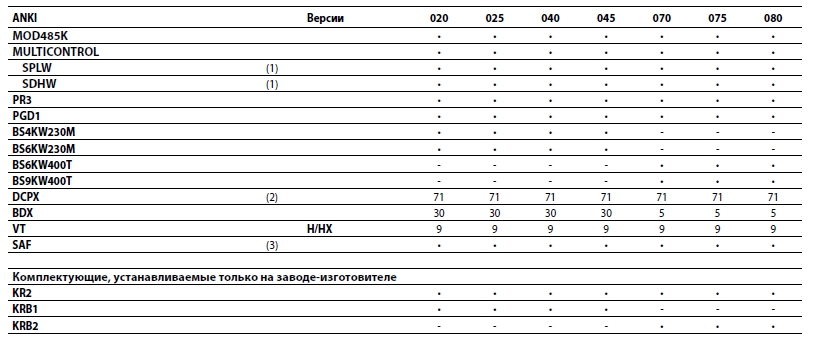

Совместимость дополнительного оборудования

(1) Датчики для MultiControl, позволяющими управлять следующими дополнительными функциями: SPLW для управлениями вторичным контуром SDHW для управления ГВС
(2) Не используйте аксессуар DCPX для устройств с вентиляторами «J или F»
(3) Для получения дополнительной информации смотрите документацию, доступную на веб-сайте www.aermec.com

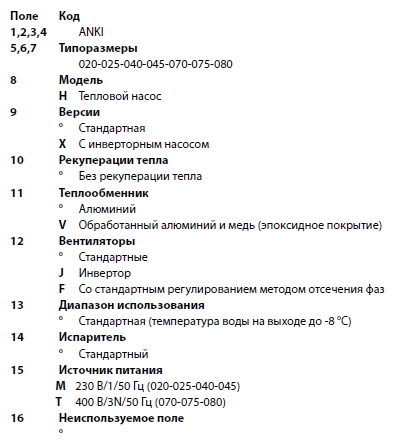

Описание кодировки

Оперируя различными вариантами можно подобрать такую модель, которая наиболее соответствует требованиям заказчика.

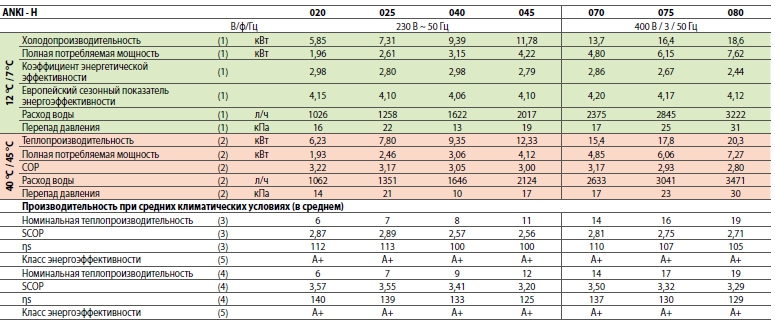

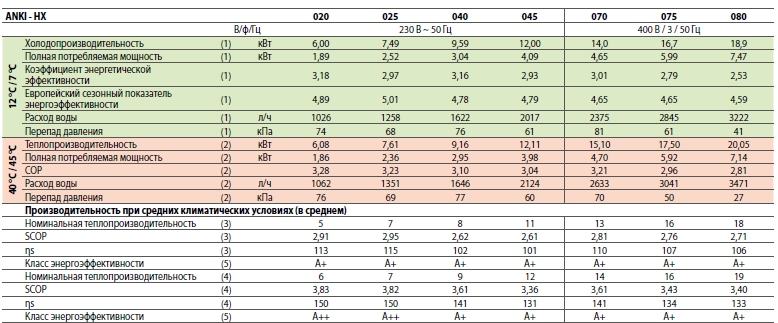

Технические данные

Даты (14511: 2013)
(1) Температура воды в испарителе 12 °C / 7 °C, 35 °C температура наружного воздуха
(2) Температура воды в конденсатора 40 °C / 45 °C, 7 °C температура наружного воздуха по сухому термометру / 6 °C по мокрому термометру
(3) Производительность при средней температуре (55 °C)
(4) Производительность при низкой температуре (35 °C)
(5) Производительность класса в соответствии с функциональной регуляции п ° 811/2013 Pdesignh ≤ 70 кВт

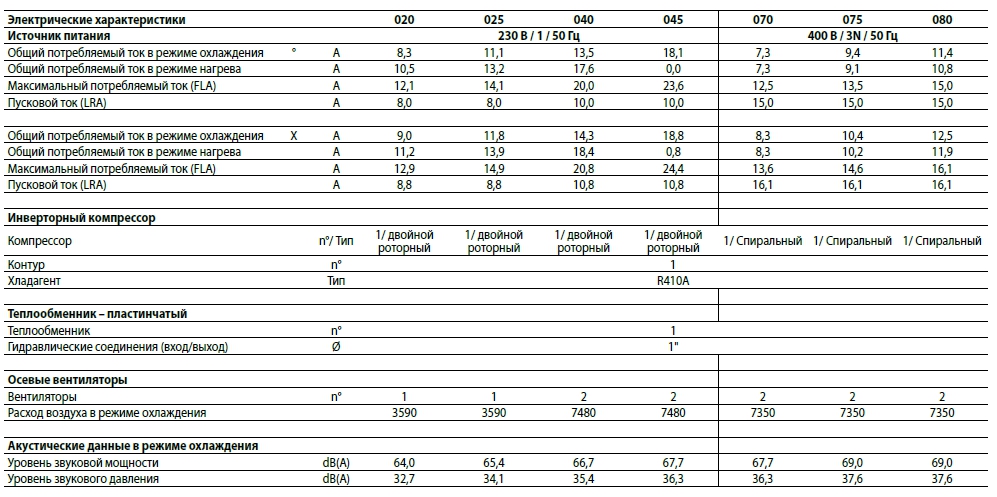

Технические данные

Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent.
Звуковое давление
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: Для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

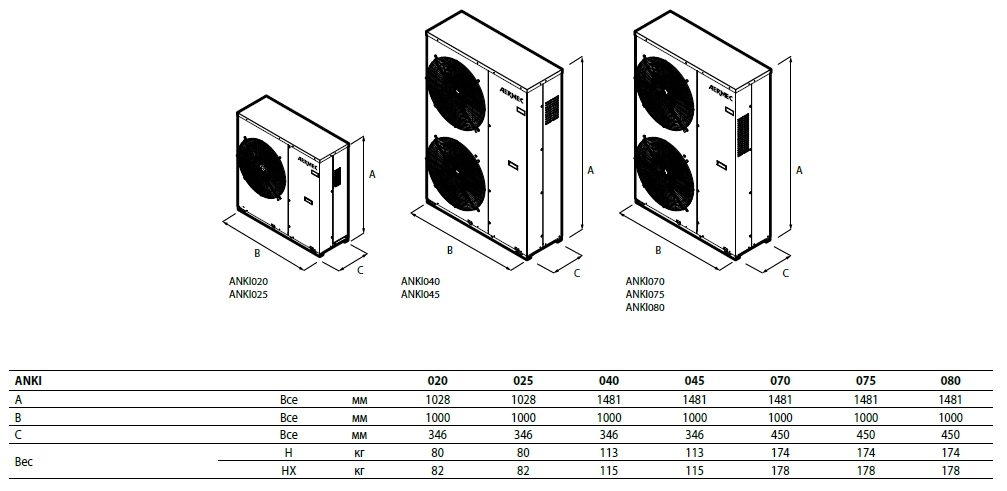

Габариты (мм)
