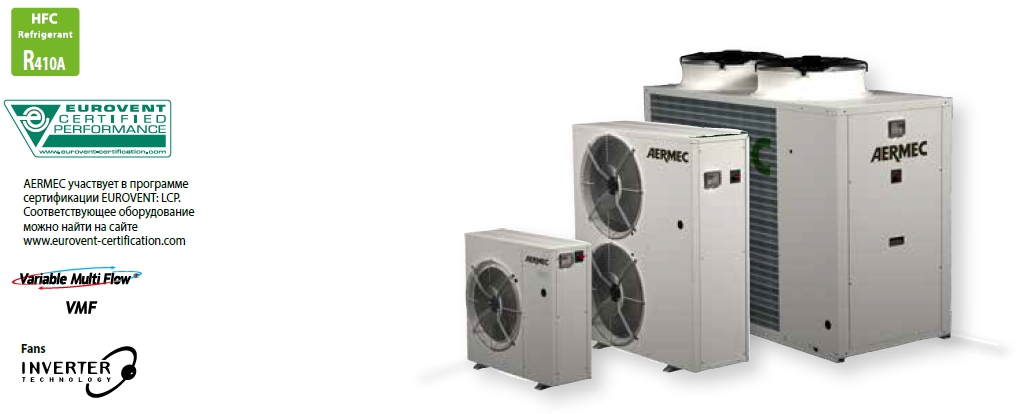

ANL 020-202H

Чиллеры, тепловые насосы воздушного охлаждения для наружной установки. С осевыми вентиляторами и спиральными компрессорами.
Холодопроизводительность от 5,65 до 41,47 кВт
Теплопроизводительность от 6,27 до 44,99 кВт

• СТАНДАРТНАЯ ВЕРСИЯ
• ВЕРСИЯ СО ВСТРОЕННЫМ ГИДРОМОДУЛЕМ
• ВОЗМОЖНОСТЬ ПРОИЗВОДСТВА ГОРЯЧЕЙ ВОДЫ

Описание

Реверсивные тепловые насосы наружного исполнения, позволяют охлаждать, отапливать помещение а так же производить горячую воду. В составе оборудования: спиральные компрессоры, осевые вентиляторы, медно- алюминиевые конденсаторы и пластинчатые теплообменники. Кроме того, модели с пароохладителем (работает только в режиме охлаждения) позволяют производить горячую воду без дополнительных затрат. Рама, каркас и панели изготавливаются из стали с антикоррозийным полиэстеровым покрытием. Есть версии с встроенным гидромодулем, что упрощает монтаж оборудования.

Модификации:

• ANL: стандартная модификация
• ANL Н: реверсивный тепловой насос без гидромодуля

Версии с водяным насосом

• ANL_P / HP: со стандартными насосами
• ANL_N / HN: с насосами высокого давления
• ANL_A / HA: с баком-аккумулятором и стандартными насосами
• ANL_HQ: с баком-аккумулятором и насосами высокого давления

Рабочий диапазон

При полной нагрузке до 46 °C наружного воздуха летом и -10 °C зимой в режиме охлаждения (cмотрите техническую документацию).

• Высокоэффективные компрессоры спирального типа с низким энергопотреблением
• Датчик перепада давления/реле протока в стандартной комплектации
• Электронное управление (Modu_control)
• Фильтр для воды
• Высокоэффективные теплообменники
• Малошумные осевые вентиляторы
• Металлический корпус антикоррозионным покрытием из полиэстера.
• Инверторный осевой вентилятор для тепловых насосов ANL030Н/ANL090Н
• Гидромодуль включает в себя:
  • расширительный бак
  • предохранительный
  • манометр

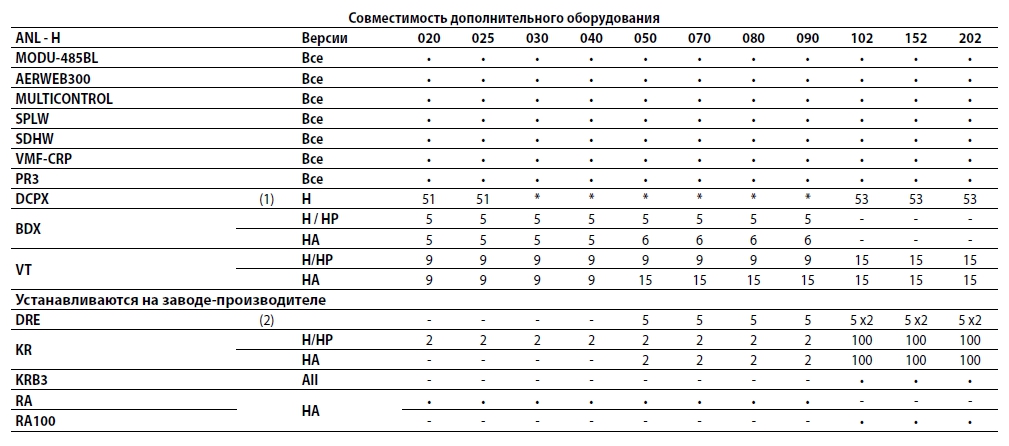

Дополнительное оборудование

• AER485: Интерфейс (стандарта RS485) для обмена данными через сеть телеметрического управления системами здания по протоколу MODBUS
• AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
  • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
  • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
  • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
  • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS.
• MULTICONTROL: Система управления, предназначенная для включения/ выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях
• SPLW: Датчик температуры воды в системе. В большинстве случаев достаточно датчиков, которые поставляются в не смонтированном виде в комплекте каждого чиллера или теплового насоса. При установке в качестве обычного датчика расхода или на возвратном коллекторе датчик SPLW может использоваться для контроля температуры воды в чиллерах или просто для снятия значений.
• SDHW: датчик температуры воды в системе ГВС. Используется на накопительном баке для контроля температуры производимой горячей воды.
• PR3: Упрощенная панель дистанционного управления. Обеспечивает управление основными функциями (включение /выключение и изменение режима работы, индикация аварийных ситуаций). При применении экранированного кабеля может быть установлена на расстоянии до 150 м.
• DCPX: Низкотемпературный комплект, обеспечивающая работу на охлаждение при наружной температуре менее 20 °C до -10 °C. Поставляется в стандарте для версий с пароохладителем
• BDX: Поддон для сбора конденсата наружного блока.
• VT: Вибропоглощающие опоры корпуса. Устанавливается на заводе изготовителе
• DRE: Электронная система, уменьшающая пиковые значение тока приблизительно на 30%.
• KR: Электронагреватель защиты от замораживания пластинчатого теплообменника. Недоступна в моделях типоразмеров 020А-НА до 040А-НА.
• KRB: электронагреватель защиты от замерзания для корпуса. Предотвращает образование льда на корпусе.
• RA: Электрический нагреватель накопительного бака.

Совместим с системой управления VMF. Пожалуйста, обращайтесь к соответствующей документации

(1) Стандартный в версии с пароохладителем
* Размер ANL030H ÷ ANL090H Инверторные вентиляторы установлены в качестве стандартного
(3) Только для электропитания 400 В / 3N / 50 Гц

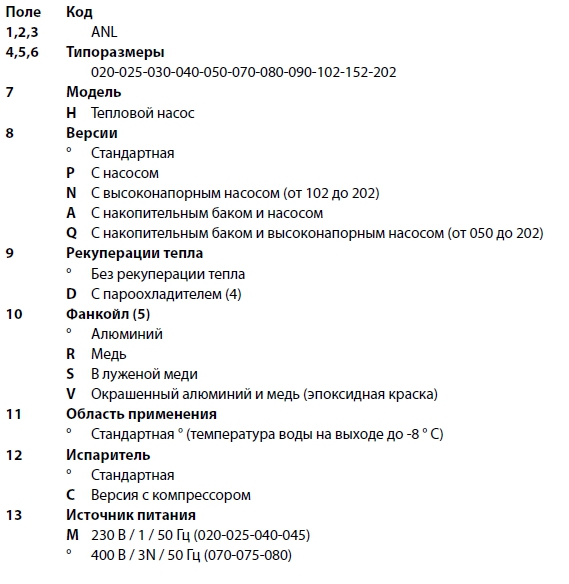

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

(4) Пароохладитель доступен для размеров от 050 до 090 только с буферной емкостью, в то время как размеры от 102 до 202 доступны во всех версиях. Пароохладитель несовместим с низкотемпературными комплектами. Параметры применяются исключительно для модификаций только с охлаждением.
(5) Доступные опции оребрения теплообменника
° Алюминиевое оребрение в стандарте
R e S Модель с тепловым насосом: только в типоразмерах 030H-202H
V Катафорическое покрытие для моделей типоразмеров 020 ÷ 025 и 102 ÷ 202
Эпоксидное покрытие для моделей типоразмеров 020H ÷ 202H

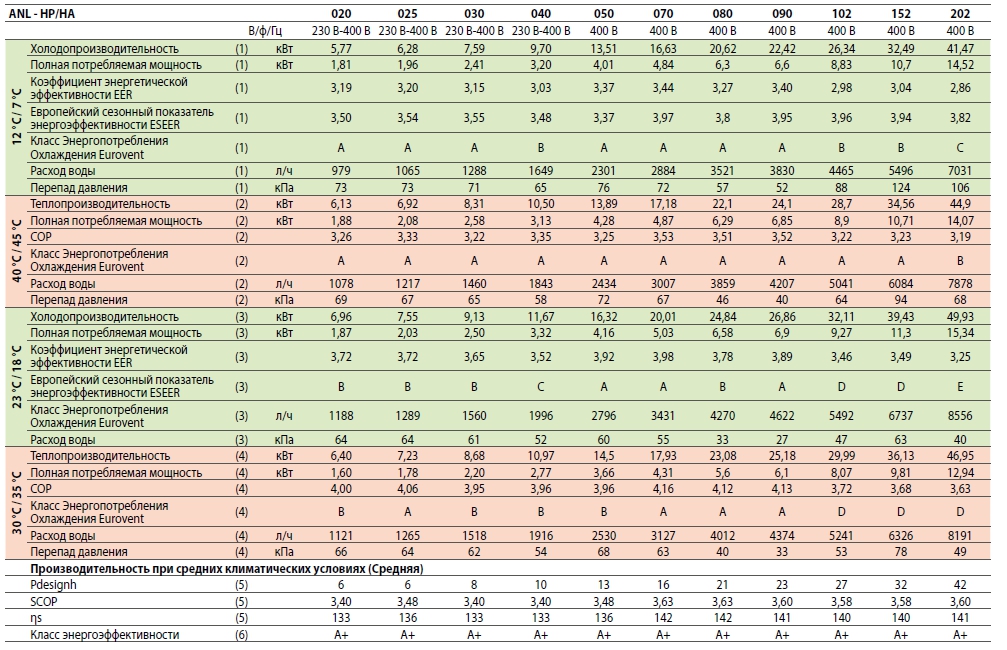

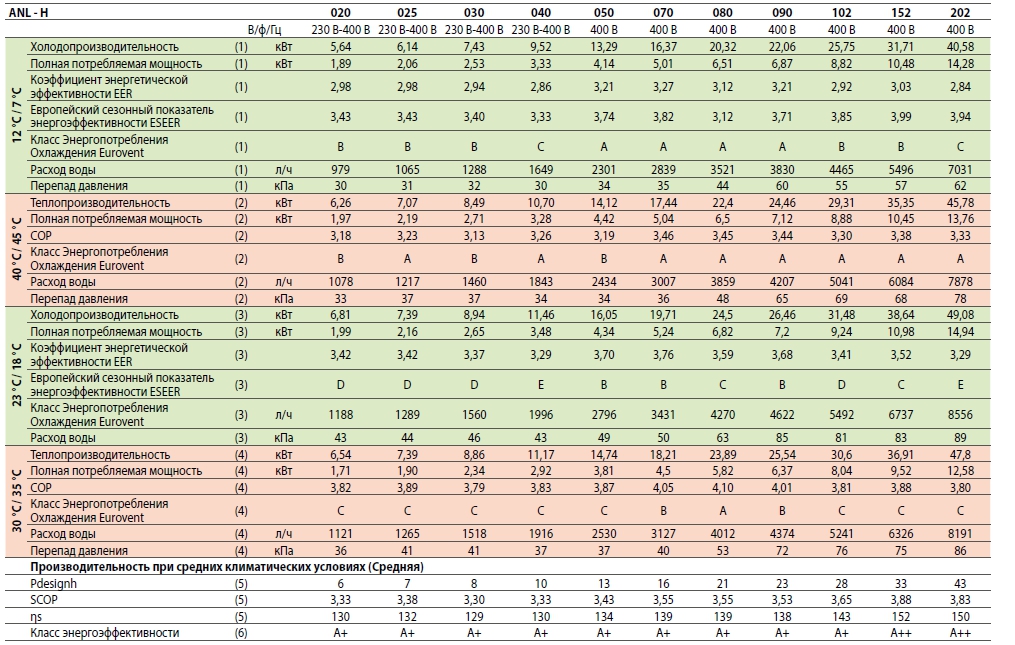

Технические данные

Данные (14511: 2013)
(1) Температура воды в испарителе 12 °С / 7 °C, температура наружного воздуха 35 °C
(2) Температура воды в конденсаторе 40 °С / 45 °C, температура наружного воздуха 7 °C/ 6 °C
(3) Температура воды в испарителе 23 °С / 18 °C, температура наружного воздуха 35 °C
(4) Температура воды в конденсаторе 30 °С / 35 °C, температура наружного воздуха 7 °C / 6 °C
(5) Эффективность при низких температурах Применения (35 °C)
(6) Класс энергоэффективности в соответствии с правилом № 811/2013 Pdesignh ≤ 70 кВт
Примечание. Для получения дополнительной информации см. программу подбора или техническую документацию на веб-сайте www.aermec.com

(7) Стандартная конфигурация без гидравлического комплекта

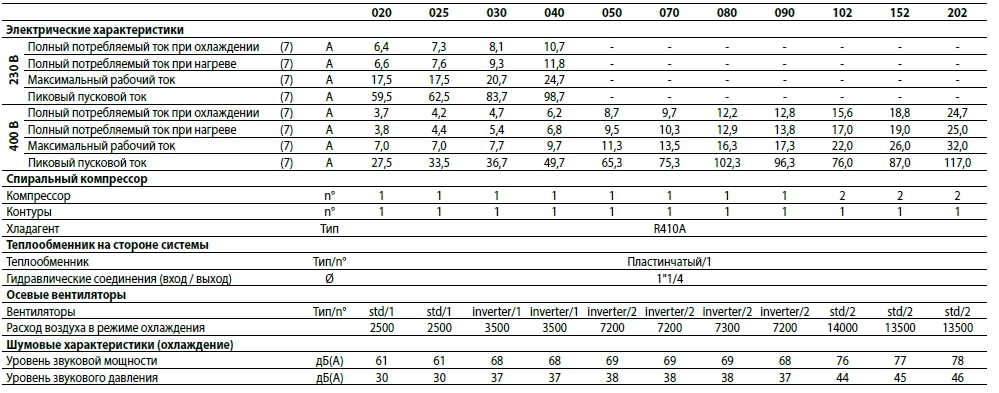

Звуковая мощность
Aermec определяет уровень звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковое измерение измерено в свободном режиме на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: для получения дополнительной информации см. программу выбора или техническую документацию, доступную на веб-сайте www.aermec.com

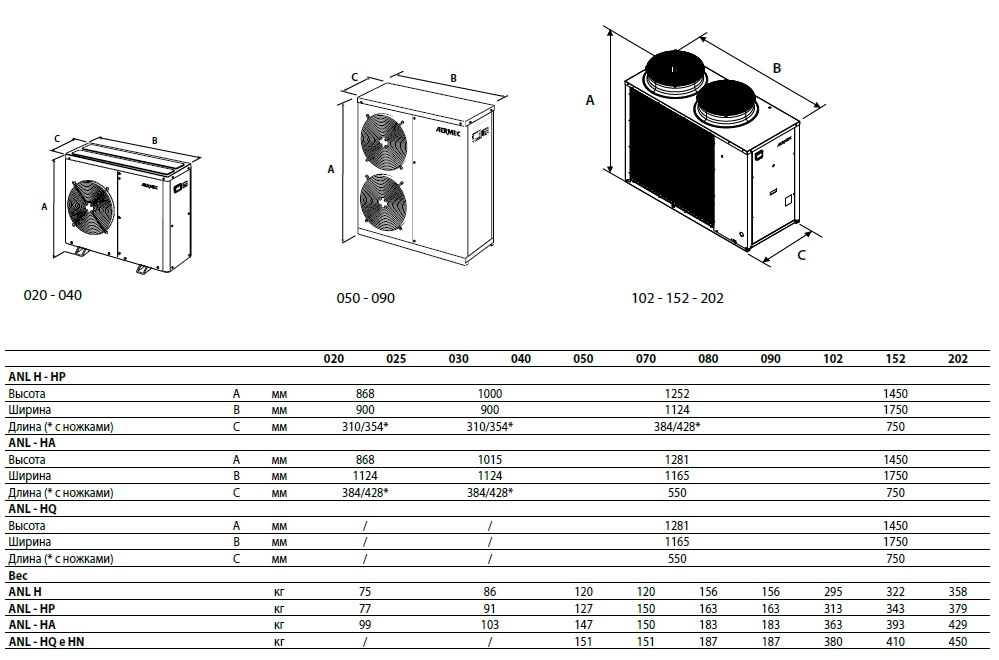

Размеры (мм)
