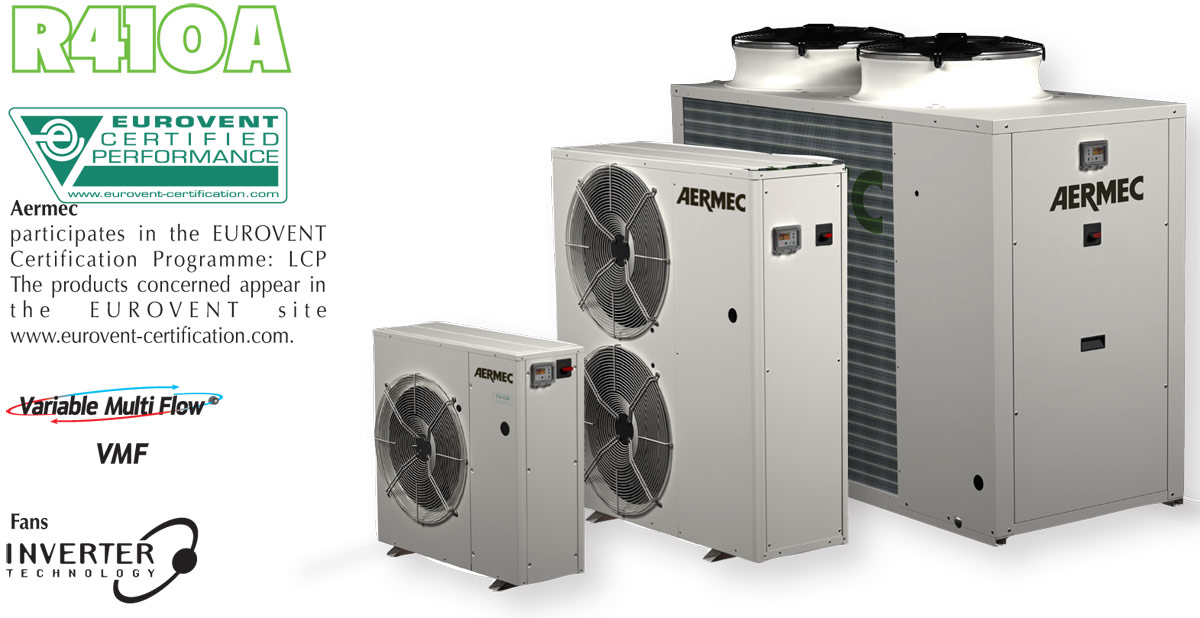

ANL 020-202

Чиллеры и компрессорно-конденсаторные блоки воздушного охлаждения для наружной установки.
С осевыми вентиляторами и спиральными компрессорами.
Холодопроизводительность 5,65 ÷ 43,70 кВт

  • СТАНДАРТНАЯ ВЕРСИЯ
  • ВЕРСИЯ С ВСТРОЕННОЙМ ГИДРАВЛИЧЕСКОЙ СИСТЕМОЙ

Особенности

Чиллеры наружной установки для получения охлажденной воды. В составе: спиральные компрессора, осевые вентиляторы, медно- алюминиевые конденсаторы для типоразмеров 020-090 и микроканальные для 102-202. В версиях с пароохладителем возможно получать горячую воду без дополнительных затрат. Рама, каркас и панели выполнены из стали, обработанной антикоррозионным полиэстеровым покрытием. Предлагаются версии с встроенным гидравлическим комплектом, облегчая таким образом монтаж оборудования.

Версии

  • ANL_°: установки без гидромодуля
  • ANL C: компрессорно-конденсаторный блок без испарителя

Версии с гидромодулем

  • ANL_P: в стандартной комплектации с насосом
  • ANL_N: с высоконапорным насосом
  • ANL_A: с буфбаком-накопителем и стандартным насосом
  • ANL_Q: с баком-накопителем и высоконапорным насосом

Эксплуатационные ограничения

Работа при полной нагрузке до 46° C температуры наружного воздуха, с функцией производства воды до -10 °C (для более подробной информации обратитесь к технической документации).

  • Высокопроизводительные спиральные компрессоры с низким энергопотреблением
  • Реле протока/реле дифференциального давления в стандартной комплектации
  • Фильтр для воды
  • Высокопроизводительный теплообменник
  • Осевые малошумные вентиляторы
  • Версия с встроенным гидравлическим комплектом, который включает в себя основные компоненты гидравлической системы; предлагается в разных вариантах, с/без бака-накопителя, высоконапорными или низконапорными насосами.
  • Электронный контроллер (modu control)

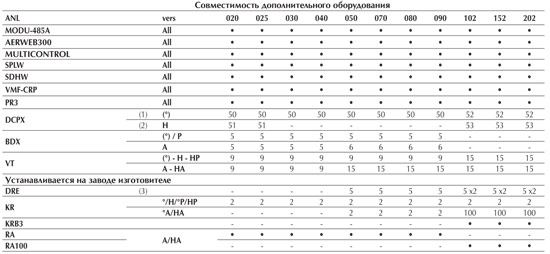

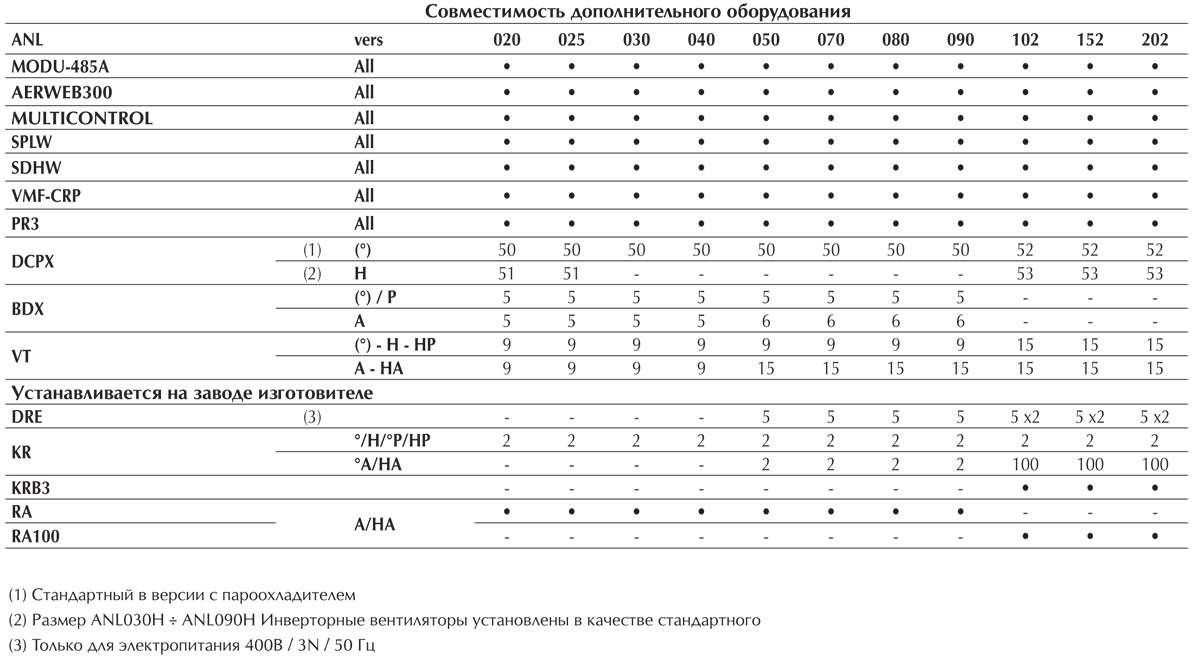

Дополнительное оборудование

  • MODU-485BL: Карта интерфейса RS-485 для систем удаленного мониторинга по протоколу MODBUS
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работойхолодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
    • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 совстроенным модемом GPRS;
    • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485 совстроенным модемом GPRS.
  • MULTICONTROL: Система управления, предназначенная для включения/ выключенияотдельных холодильных машин, входящих вединую систему и подключенных параллельно. При этом поддерживается постоянныйрасход воды во всех испарителях.
  • SPLW: Дачтик температуры воды в системе. В большинстве случаев достаточно датчиков, которыепоставляются в не смонтированном виде вкомплекте каждого чиллера или тепловогонасоса.
    При установке в качестве обычногодатчика расхода или на возвратном коллекторе датчик SPLW может использоватьсядля контроля температуры воды в чиллерахили просто для снятия значений.
  • SDHW: датчик температуры воды в системе ГВС. Используется на накопительном баке дляконтроля температуры производимой горячей воды.
  • PR3: Упрощенная панель дистанционногоуправления. Обеспечивает управление основными функциями (включение /выключение и изменение режима работы,индикация аварийных ситуаций). При применении экранированного кабеля может быть установлена на расстоянии до 150 м.
  • DCPX: Низкотемпературный комплект, обеспечивающая работу на охлаждение при наружнойтемпературе менее 20°C до -10°C. Поставляется в стандарте для версий с пароохладителем
  • BDX: Поддон для сбора конденсата наружного блока.
  • VT: Вибропоглощающие опоры корпуса. Устанавливается на заводе изготовителе
  • DRE: Электронная система, уменьшающая пиковые значение тока приблизительно на 30%.
  • KR: Электронагреватель защиты от замораживания пластинчатого теплообменника. Недоступна в моделях типоразмеров 020А-НА до 040А-НА.
  • KRB: электронагреватель защиты от заморжания для корпуса. Предотвращает образование льда на корпусе.
  • RA: Электрический нагреватель накопительного бака.
  • Совместим с системой управления VMF. Пожалуйста, обращайтесь к соответствующей документации.

(1) Стандартно для версий с пароохладитель
(2) Только для электропитания 400 В / 3N /50 Гц

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Поле Код
1,2,3 ANL
4,5,6 Типоразмеры
020-025-030-040-050-070-080-090-102-152-202
7 Модель
° Только охлаждение
H Тепловой насос
8 Модификация
° стандартная
P c насосом
N c высоконапорным насосом (for size from 102 to 202)
A c накопительным баком и насосом
Q c накопительным баком и высоконапорным насосом
9 Рекуперация тепла
° Без рекуперации
D с частичной рекуперацией теплоты (4)
10 Оребрение теплообменника (5)
° Алюминивое
R Медное
S Луженая медь
V Алюминий с обработанной поверхностью (с эпоксидным покрытием)
11 Область применения
° Стандартная с охлаждением воды до 4°C
Z с охлаждением жидкости от 4°C дo 0°C
Y Низкотемпературная с охлаждением жидкости от 0°C дo -6°C
12 Испаритель
° Стандартная
13 Электропитание
M однофазное, 230 В, 50 Гц типоразмеры ANL 020 - 025 - 030 - 040
° трехфазное с нейтралью, 400 В, 50 Гц

(4) пароохладитель доступен для размеров от 050 до 090 только с буферной емкостью, в то время как размеры от 102 до 202 доступны во всех версиях. Пароохладитель несовместим с низкотемпературными комплектами. Параметры применяются исключительно для модификаций только с охлаждением.
(5) Доступные опции оребрения теплообменника
° алюминиевое оребрение в стандарте
R e S модели, работающие только на охлаждение: доступно только для типоращмеров 030-090, для типоразмеров 020-025 опции “R и S” заменены катафорезным покрытием
Модель с тепловым насосом: только в типоразмерах 030H-202H
V Катафорическое покрытие для моделей в режиме Только Охлаждение доступно только для типоразмеров 020 ÷ 025 и 102 ÷ 202,
Модель с тепловым насосом: только в типоразмерах 020 ÷ 025
Эпоксидное покрытие для моделей с тепловым покрытием 020H ÷ 202H, для моделей в режиме Только Охлаждение 020 ÷ 090
(6) Опции доступны для моделей только в режиме Охлаждения

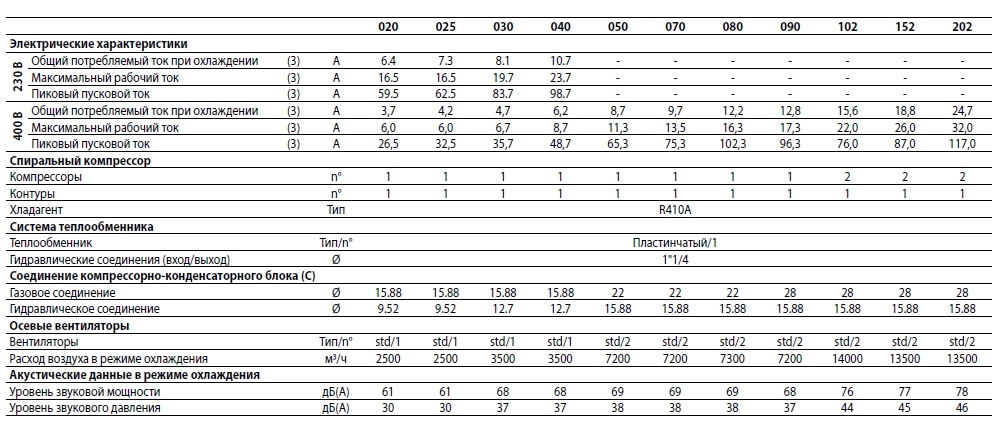

Технические данные

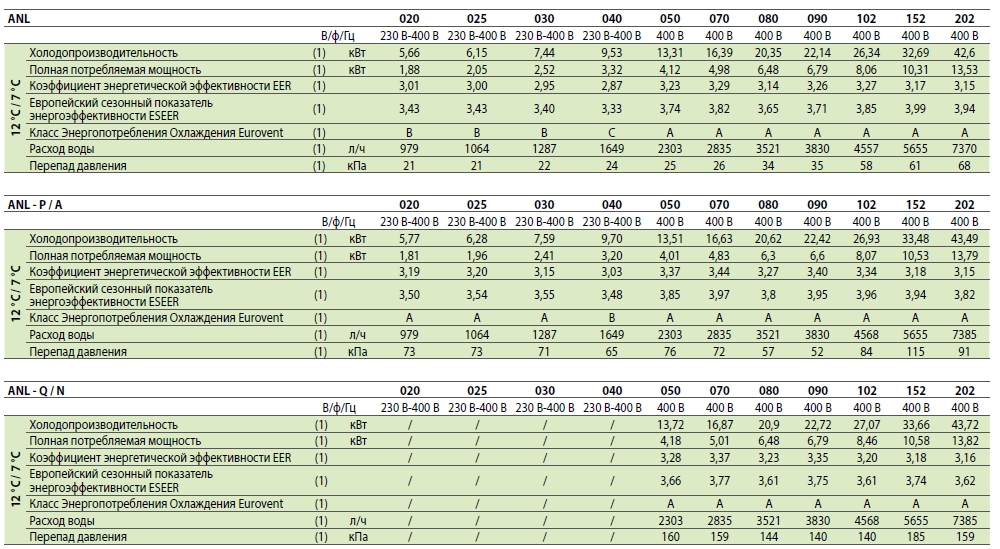

Данные (14511: 2013)
(1) Температура воды в испарителе 12 °С / 7 °C, 35 °C температура наружного воздуха
Q версия доступна для типоразмеров от 050 до 202
N версия доступна для типоразмеров от 102 до 202

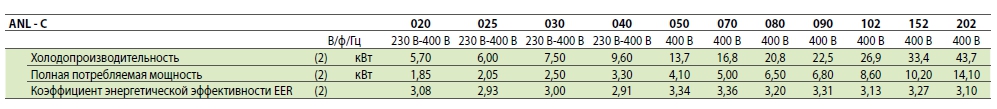

(2) Температура испарения 5 °C, 35 °C температура наружного воздуха

(3) стандартная конфигурация блок без гидромодуля
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

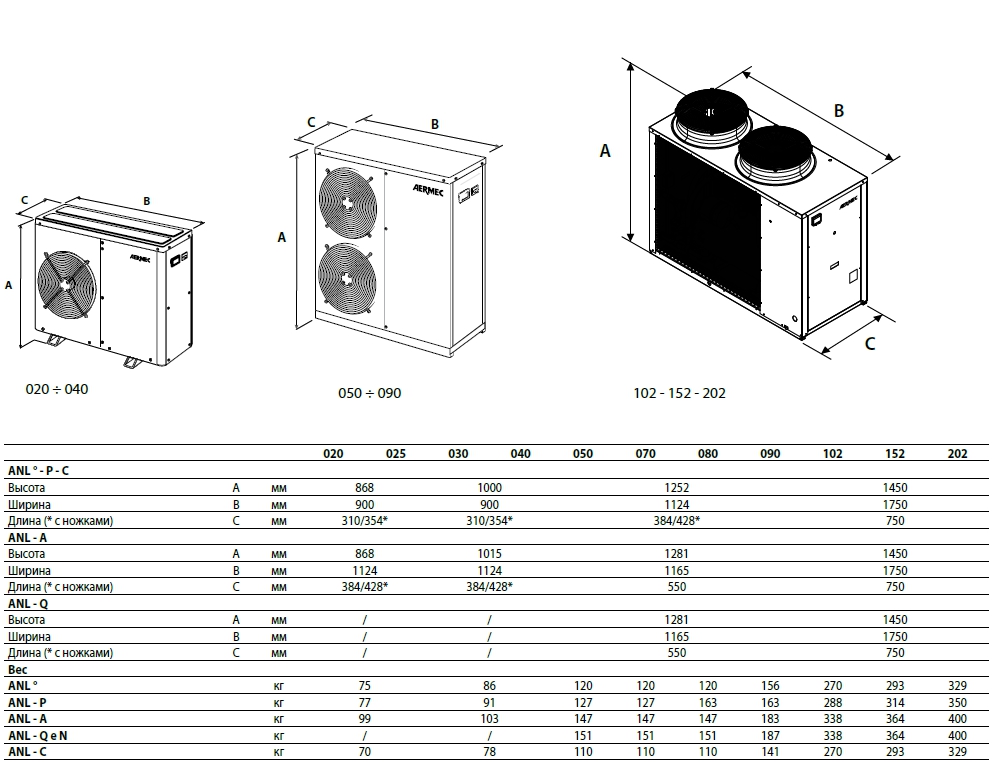

Габариты (мм)



PDFРуководство к эксплуатации

PDFTeхническое описание и инструкция по установке

PDFTeхническое описание

PDFРуководство по установке и техническому обслуживанию
