VMF

Система управления VMF.
Составные элементы, входящие в систему управления
инженерными климатическими системами здания

Особенности

• VMF: Система управления с переменным расходом. Система управления и контроля для гидравлических систем кондиционирования, обогрева и производства горячей воды (ГВС). Различными компонентами системы, управляя производительностью даже без вмешательства пользователя, поддерживая комфортные условия максимально энергосберегающим методом. Если Вы добавите преимущества, происходящие из такой инновационной системы контроля к гибкости гидравлической системы, вы получите более рациональную и энергоэффективную альтернативу системе с переменным расходом хладагента (VRF). Система VMF чрезвычайно гибкая, она позволяет различные уровни контроля и управления, а также позволяет расширять систему в различных направлениях:
  1. Автоматизация одного фанкойла.
  2. Автоматизация работы локальной группы фанкойлов (один ведущий «Мастер» и 5 ведомых «Подчиненных»).
  3. Автоматизация работы нескольких независимых локальных групп фанкойлов (один ведущий «Мастер» и 5 ведомых «Подчиненных» в каждой локальной группе).
  4. Автоматизация работы сети фанкойлов с тепловым насосом (если он совместим с системой VMF)
  5. Автоматизация работы сети фанкойлов и теплового насоса с системой горячего водоснабжения (VMF-ACS или SAF).
  6. Автоматизация работы сети фанкойлов, теплового насоса, системы горячего водоснабжения и насосной группы (до12 штук с применением 3 дополнительных VMF-CRP модулей).
  7. Автоматизация работы сети фанкойлов, теплового насоса, системы горячего водоснабжения, насосной группы и до 3 штук установок с системой энергоутилизацией воздуха (с возможностью управления ими по датчикам качества воздуха до 3 штук VMF-VOC) или бойлером.
• Система VMF может управлять, с помощью центральной панели управления VMF-E5, максимально 64 зонами, каждая из которых состоит из одного МАСТЕР- фанкойла и до 5 ПОДЧИНЁННЫХ фанкойлов, подключенный к МАСТЕР- фанкойлу. В общей сложность система может управлять до 384 фанкойла.
• Помимо центральной панели управления VMFE5, МАСТЕР- фанкойлы могут быть обеспечены зональной панелью управления. Эта панель управления может быть смонтирована на фанкойл (VMF-E2/E2H), либо может быть смонтирована на стену (VMF-E4).
• С помощью центральной панели управления VMF-E5 можно:
  • Присваивать идентификационное имя каждой из локальных групп;
  • Удаленно включать/выключать каждую локальную группу, задавать для каждой группы нужную температуру
  • Управлять температурными уставками теплового насоса
  • Устанавливать временные интервалы
• Простая организация сети фанкойлов с помощью функции САМОРАСПОЗНАВАНИЯ в МАСТЕР- фанкойлах

Компоненты системы

ПАНЕЛИ УПРАВЛЕНИЯ

• VMF-E2: Это термостат с пользовательским интерфейсом для установки на фанкойл, выполняет те функции, что и VMF-E0, E1 или Е18 и является принадлежностью для корпусных фанкойлов.
• VMF-E2D: Это термостат с пользовательским интерфейсом (как и предыдущий), который должен сочетаться с аксессуарами VMF-E0X и VMF-E1X, предназначенными для модельного ряда DUALJET
• VMF-E2Н: это термостат, как и VMF-E2, предназначенный для использования с опциями VMF-E0X и VMF-E1X, предназначенных для HL линейки.
• VMF-E4: Сенсорная настенная панель управления локальной группой фанкойлов (до 6 шт.). Управляет внутренними термостатами VMF-E0X, VMF-E1X и VMF-E18X с помощью которых строится локальная последовательная сеть. Панель отличается эстетичным дизайном с тонким корпусом и при этом не дорогая. Вы можете управлять температурой помещения с помощью стандартно встроенного в панель датчика температуры, по датчику термостата установленного в фанкойле или же по выносному датчику, подключаемому к внутреннему термостату. Так же возможно управлять функциями очистки воздуха (электростатический фильтр Plasmacluster/ УФ лампа) и электронагревателем. Цвет панели светло-серый (PANTONE COOL GRAY 1C).
• VMF-E4D: Это такая же панель управления как и предыдущая, только темно-серая PANTONE 425C (METAL).
• VMF-E5В: Центральная сенсорная настенная панель белого цвета. Централизованно управляет нескольким локальными группами фанкойлов (максимально до 64 групп, в каждой из них по 1 master + до 5 slaves); чиллером/тепловым насосом (требуются опции для работы по RS 485 интерфейсу), насосами: до 12 сконфигурироваными по локальным зонам; бойлером: настроенного на получение горячей воды; воздушными энергоутилизаторами: до 3 шт в составе приточно- вытяжных установок, управляемыми в т. ч. по датчикам качества воздуха VMF-VOC; модулем управления ГВС: с автоматизацией работы: перепускной вентель/насос, электронагреватель, датчик температуры, биологическое обеззараживание контура.
• VMF-E5N: Такая же панель управления только черного цвета.
• VMF-VOC: Датчик качества воздуха (см. соответствующие пункт в разделе с описанием VMF-E5В).

ТЕРМОСТАТЫ

• VMF-E0Х: Внутренний термостат стандартно укомплектован датчиками температуры воздуха и воды, может управлять следующими системами: 2-трубными, 4-трубными, 2-трубными + фильтр Plasmacluster, 2-трубными + УФ-лампа, а также 2-трубными системами с дополнительным электрическим нагревателем. Оборудован внешним низковольтным контактом, который можно использовать для удаленного включения- выключения. С данным термостатом можно создавать локальную последовательную группу фанкойлов с помощью 2-жильной последовательной связи (1 мастер + 5 подчиненных максимум). Термостат защищен с помощью плавкого предохранителя. Благодаря встроенному dip-переключателю можно настроить следующие конфигурации:
  • В 2-трубных системах с электронагревателем, последний, будучи опциональным элементом, может взять на себя функцию основного отопления в помещении.
  • Весь функционал линейки Dualjet доступен в стандартном программном обеспечении. Необходимые возможности настраиваются dip-переключателем.
• VMF-E1Х: Внутренний термостат, кроме всех возможностей термостата VMF-E0X дополнительно имеет:
  • Размыкающий контакт/датчик присутствия;
  • Контакт для подключения дополнительного датчика температуры воды для работы с 4-трубной системой (требует использования датчика воды VMF-SW1);
  • Интерфейс RS485, протокол ModBus- RTU для централизованного контроля
  • Возможность установки расширительных карт для последующего развития сети. Это позволяет использовать термостат VMF-E1 в качестве Мастера нескольких локальных групп управления или для связи с чиллером/тепловым насосом.
• VMF-E18X: Термостат, аналогичный VMF-E1, но для фанкойлов с инверторными двигателями
• VMF-IO: Расширительная плата для интеграции в BMS. Имеет 2 цифровых входа и 2 цифровых выхода, настраивается с помощью dip-переключателей. Таким образом термостат может управляться без использования VMF-Е2 и VMF-E4 панелей управления. Расширительная плата может использоваться для настройки MODBUS адреса одиночных термостатов, входящих в систему, что позволяет избежать взаимодействия с пользовательским интерфейсом для выделения адреса и, самое главное, для репликации адреса при замене термостатов.
• VMF-LON: Расширение, позволяющее взаимодействовать с термостатом в системами BMS с использованием протокола LON
• GLL N: Решетка для кассетных фанкойлов FCL, оснащенная термостатной платой для последовательной связи, с функциями, эквивалентными функциям аксессуара VMF-E1X; (эта решетка является ОБЯЗАТЕЛЬНЫМ аксессуаром для блоков FCL).
• GLLI N: Решетка для инверторных кассетных фанкойлов FCLI, оснащенная термостатной платой для последовательной связи, с функциями, эквивалентными функциям термостата VMF-E18X; (эта решетка является ОБЯЗАТЕЛЬНЫМ аксессуаром для блоков FCLI).

ДАТЧИКИ

• VMF-SW: Дополнительный датчик температуры воды. Используется вместо штатного датчика температуры воздуха, который поставляется в стандартном исполнении стермостатами VMF-E0X, VMF-E1X и VMF-E18X, VMF-SW монтируется перед клапаном.
• VMF-SW1: Дополнительный датчик температуры для работы в 4-трубной системе, подключается к термостатам VMF-E1X и VMF-E18X.

МОДУЛИ

• VMF-CRP: Модуль расширения для управления бойлером, насосами и рекуператорами.
• VMF-SIT3: Интерфейсная карта, которая позволяет подключить термостаты VMF и VMF-E0-E1 к фанкойлам, мощность двигателя которых превышает 0,7 А (для выбора см. всю документацию термостата и фанкойл).

ЭЛЕКТРИЧЕСКИЕ ПАНЕЛИ ДЛЯ ГВС (Управление горячим водоснабжением от стороннего производителя ГВС)

• VMF-ACS3KM: Электронная панель для управления бойлером ГВС (управление 3-ходовым клапаном, управление встроенным однофазным 3 кВт нагревателем, биологической дезинфекцией и датчиком температуры).
• VMF-ACS3KTN: Электронная панель управления для бака накопителя ГВС (управление 3-ходовым клапаном, управление встроенным трёх-фазным 3 кВт нагревателем, «анти-легионелла» и датчик температуры).
• VMF-ACS6KTN: Электронная панель управления бойлером ГВС (управление 3-ходовым клапаном, управление встроенным одно- фазным 6 кВт нагревателем, биологической дезинфекцией и датчиком температуры).
• VMF-ACS8KTN: электронная панель управления бойлером ГВС (управление 3-ходовым клапаном, управление встроенным трехфазным 6 кВт нагревателем, биологической дезинфекцией и датчиком температуры).

БОЙЛЕР с автоматикой (не требует оснащения модулем управления VMF-ACS)

• SAF: Бойлер для получения ГВС. Кроме устройств регулирования и управления включает бак- накопитель, перекрестноточный теплообменник, дополнительный теплообменник.

СИСТЕМЫ УПРАВЛЕНИЯ

• VMF-Monitoring: Программное обеспечение ПК для управления и мониторинга одной или нескольких локальных групп устройств под управлением системы VMF. Для управления всей гидравлической системой VMF-MONITORING использует связь по стандарту RS485 с последовательными портами устройств через карту расширения VMF-485EXP, подключенную к панели управления VMF-E5. Максимально к панели управления VMF-E5 через карту расширения VMF-485EXP можно подключить 10 локальных групп.
• AERLINK: Сетевой Wi-Fi шлюз с последовательным портом RS485 подключается к оборудованию или панелям управления, имеющим последовательный порт RS485. Данный модуль способен одновременно выступать в роли Wi-Fi точки доступа и Wi-Fi роутера, через который можно подключиться к домашней сети или сети управления устройствами.
• VMF-485EXP: Карта расширения для панели управления VMF-E5, добавляет к ней последовательный порт связи RS485 для внешнего мониторинга (BMS, Aerweb или систем мониторинга Aermec).

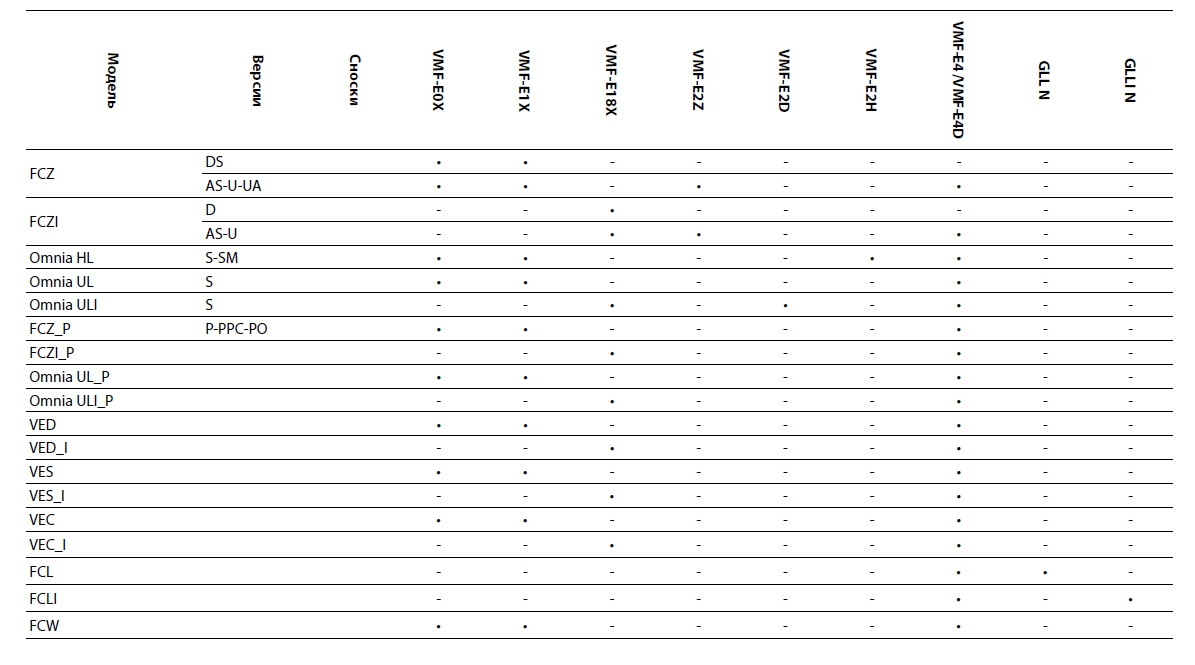

Совместимость термостатов и панелей управления с оборудованием

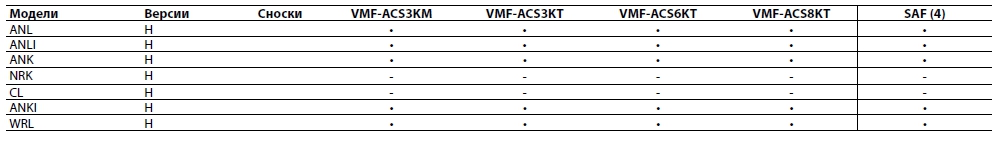

Совместимость тепловых насосов с модулями управления ГВС

Совместимость оборудования с дополнительными датчиками

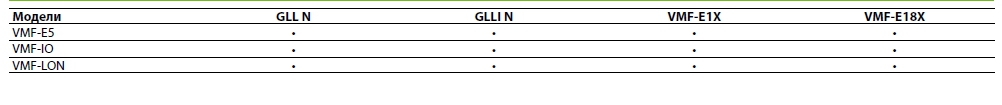

Совместимость системы управления

(1) Все виды систем совместимые с панелями управления VMF-E5N/VMF-E5B поддерживают до 4 опциональных модуля VMF-CRP, каждый из модулей может управлять 4 насосами, бойлером и воздушными энергоутилизаторами (ВКЛ/ВЫКЛ и управление 3 энергоутилизаторами с поддержкой 3 датчиков VMF-VOC).

(2) Для подключения датчика качества воздуха VMF-VOC необходимо наличие в системе опционального модуля VMF-CRP, поддерживающего функцию энергоутилизации.

(3) Опция необходимая для VED при использовании с термостатами VMF-E0-E1. VMF-SIT3 необходим для каждого фанкойла.

(4) В бойлер SAF встроена автоматика для управления ГВС. Для интеграции в систему VMF требуется модуль управления VMF-ACS.

Размеры комплектующих см. в специальной документации

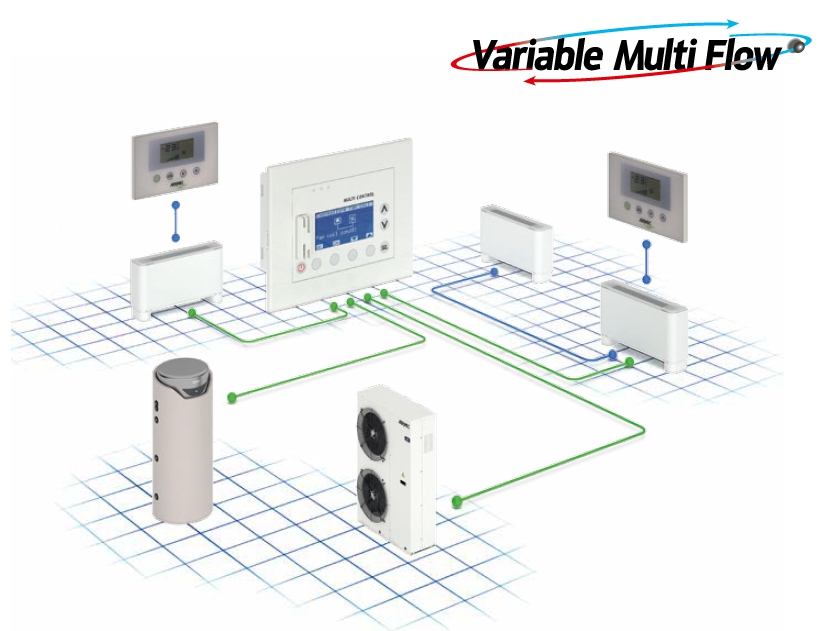

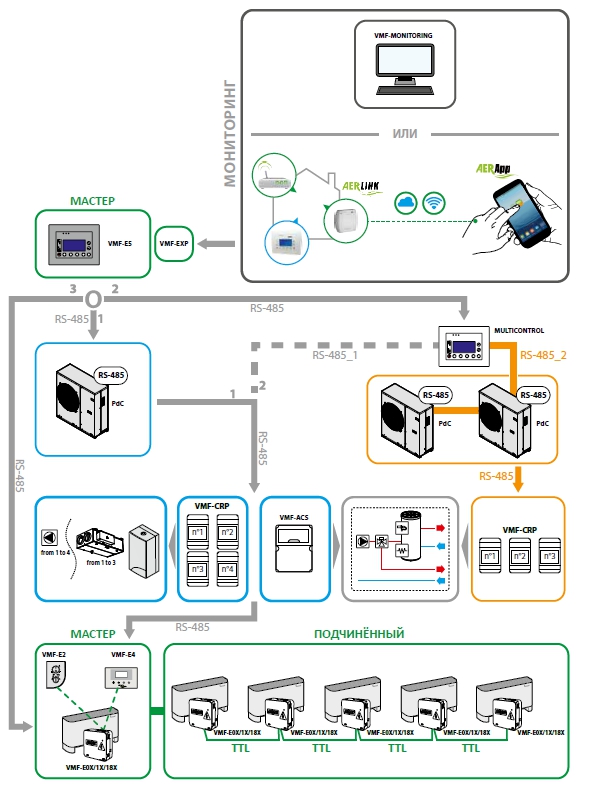

Пример компонентов системы
