VEC I

Кассетные инверторные фанкойлы с эффектом Коанда (эффект «прилипающей» к потолку струи воздуха)

Характеристики

VEC I: Кассетные инверторные фанкойлы для охлаждения воздуха. Воздух подаётся через специальные отверстия и, благодаря эффекту «прилипшей» к потолку струи, равномерно распределяется в помещении.

  • Установка в подвесном потолке.
  • Совместимы с системой управления VMF
  • Воздухораспределительная решетка имеет поворотные сопла с эффектом Коанда (обязательное оборудование).
  • Фанкойл со стандартным теплообменником (20÷50).
  • Фанкойл с теплообменником повышенной производимости (24÷54).
  • Низкая потеря давления на теплообменнике.
  • Для систем с постоянным или переменным расходом.
  • Вентиляторный блок с бесщеточным двигателем (плавная регулировка скорости 0-100%).
  • Тихая работа.
  • Легкосъёмный и легкоочищаемый воздушный фильтр.
  • Внутренняя изоляция и воздушный фильтр относятся к первому классу огнестойкости.
  • Внутренняя изоляция соответствует классу 1 по огнестойкости
  • Широкий выбор панелей управления и опционального оснащения.
  • Легкая установка и обслуживание.
  • Полное соответствие требованиям безопасности.
  • Для получения информации о работе фанкойла в режиме нагрева, пожалуйста, обращайтесь к полной технической инструкции.

Дополнительное оборудование

Следующее оборудование обязательно необходимо для правильной работы фанкойла:

  • VEC_GL: Воздухораспределительная решетка с поворотными соплами с эффектом Коанда. Белого цвета по RAL 9010.

Панели управления (1) и система VMF(2):
Характеристики приведены в соответствующих разделах каталога.

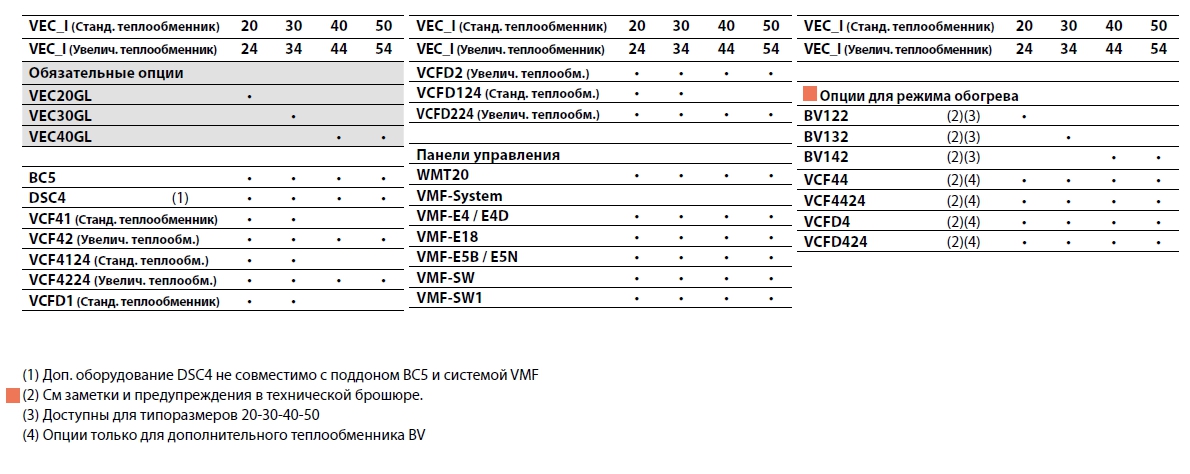

Опциональное оснащение:

  • AMP: Монтажный комплект.
  • ВС5: Вспомогательный поддон для сбора конденсата
  • ВV: Однорядный водяной нагреватель.
  • DSC4: Дренажная насос, применяемый в том случае, когда естественный отток конденсата невозможен.
  • SIT3-5: интерфейсные карты термостата. Данные карты позволяют создать сеть фанкойлов (до 10 шт.), управляемую с одного термостата или переключателя.
  • SIT3: управляет переключением 3 скоростей вентилятора и должна быть установлена на каждый из фанкойлов, входящих в группу. Получает команды от селектора или от интерфейсной карты SIT5.
  • SIT5: управляет переключением 3 скоростей вентилятора, а также одним или двумя клапанами (в 4-трубной системе), посылая команды термостата всей группе фанкойлов.
  • SW3: Датчик температуры воды, нужен для автоматического переключения режимов зима/лето.
  • SWA: SWA внешний датчик температуры (с проводом длиной 6 м). Датчик регистрирует температуру окружающего воздуха при подключении его кразъему (А) панели управления FMT 21; при этом датчик температуры воздуха, встроенный в панель управления, автоматически отключается. Если же датчик подключен к разъему (W) панели управления FMT 21, то он служит для измерения температуры воды в контуре циркуляции. К панели FMT 21 могут быть одновременно подключены два датчика SWA. Определение температуры воды в системе для обеспечения согласования работы, если датчик подключен к разъёму (W) панели FMT 21. Два датчика SWA могут быть одновременно подключены к панели FMT 21.
  • VCF: комплект оборудования, включающий трехходовой вентиль, медные соединительные элементы и трубки. Для трёхрядных и однорядных теплообменников (BV). Имеются модификации с электропитанием 230 В и 24 В ~ 50 Гц.
  • VCFD: комплект оборудования, включающий двухходовой вентиль, медные соединительные элементы и трубки. Для трёхрядных и однорядных теплообменников (BV). Имеются модификации с электропитанием 230 В и 24 В ~ 50 Гц.

Опциональное оснащение для нагревателей:

  • RX: Электрический нагреватель с защитным термостатом. (Требуется панель управления с поддержкой управления электрическим нагревателем).
  • PXAR: Электронная панель управления.
  • PCR1: Защита из стального гальванизированного листа для блока управления электрическим нагревателем.
  • BV: Однорядный водяной нагреватель.
  • VCF: Комплект оборудования, включающий трехходовой вентиль, соединительные элементы и медные трубки.
  • VCFD: Комплект оборудования, включающий двухходовой вентиль, соединительные элементы имедные трубки.

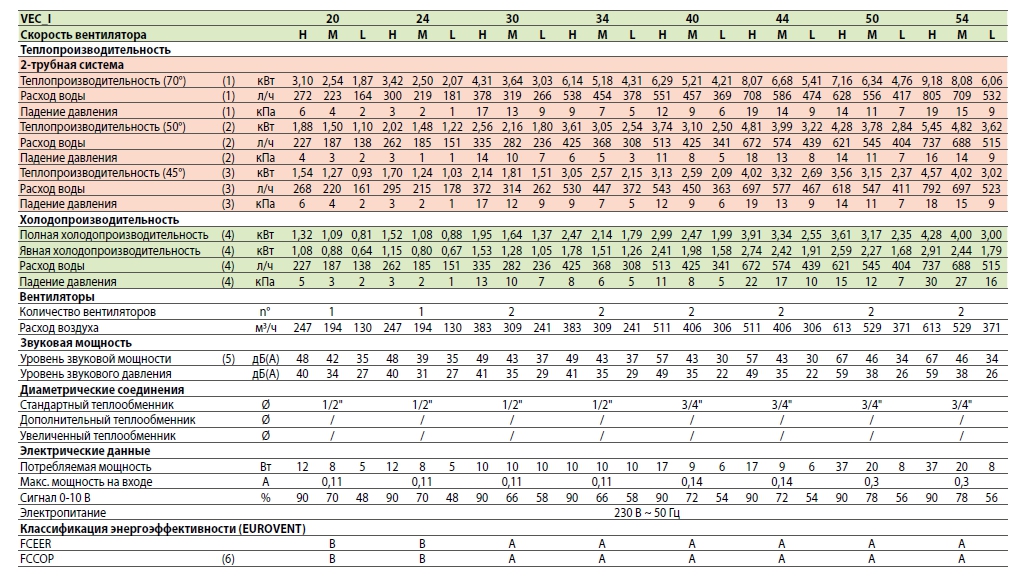

Технические данные


H макс.скорость; M средняя скорость; L миним.скорость

(1) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 20 °C; Температура воды ( входе) 50 °C Расход воды в режиме охлаждения (EUROVENT)
(3) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 45 °C / 40 °C
(4) Температура воздуха в помещении 27 °C / 50%; Температура воды (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(5) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2
(6) FCCOP показатель связан с: температурой комнатного воздуха 20 °C; Вода (на входе) 50 °C; Расход воды в режиме охлаждения Уровень звукового давления A, измеренный в комнате с объемом V = 85 м3, время реверберации Т = 0,5 с; Фактор направления Q = 2; Расстояние R = 2,5 м

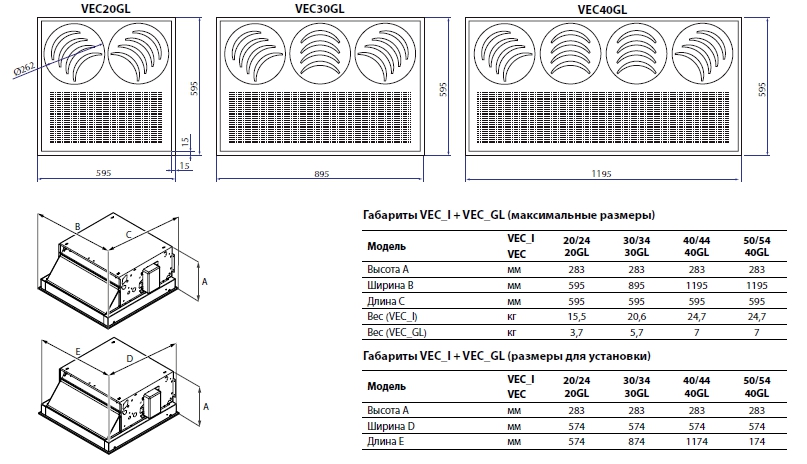

Размеры (mm)

VEC_GL (Обязательное доп.оборудование)
