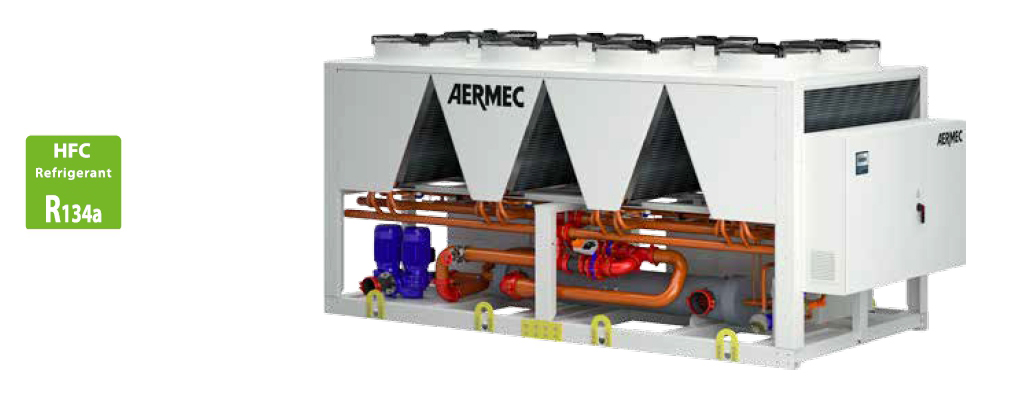

NSM 1402-9603FW

Чиллеры с воздушным охлаждением конденсатора наружной установки с режимом Фрикулинга и возможностью производства высокотемпературной воды
Винтовые компрессоры, кожухотрубные теплообменники и осевые вентиляторы
Холодопроизводительность 306 - 2001 кВт

  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ДАЖЕ ПРИ ЧАСТИЧЕСКИХ НАГРУЗКАХ
  • МИКРОКАНАЛЬНЫЕ КОНДЕНСАТОРЫ
  • ПРЕКРАСНО ПОДХОДИТ ДЛЯ РАБОТЫ В ЦЕНТРАХ ОБРАБОТКИ ДАННЫХ
  • ТЕМПЕРАТУРА ВОДЫ НА ВЫХОДЕ ИЗ ИСПАРИТЕЛЯ ДО +30 °С
  • НОЧНОЙ РЕЖИМ


Описание

Чиллеры NSM со встроенной опцией Фрикулинг (свободного охлаждения) разработаны и изготовлены в соответствии с требованиями для кондиционирования воздуха в жилых/коммерческих зданиях или для удовлетворения потребностей охлаждения на промышленных объектах. Это чиллеры с воздушным охлаждением конденсаторов для наружной установки с винтовыми компрессорами, кожухотрубным испарителем и осевыми вентиляторами. Основание, корпус и панели изготовлены из стали, защищены полиэфирной краской. Эти чиллеры так же оснащены системой Фрикулинг. Теплообменник фрикулинга используется, когда появляется необходимость в охлаждении в холодный период года или когда температура наружного воздуха ниже, чем температура холодоносителя в системе. При этом возможен режим совместной работы: Фрикулинг + компрессорное охлаждение. Тогда, по мере увеличения мощности охлаждения от фрикулинга, уменьшается мощность от компрессоров. Тем самым обеспечивая экономию энергии.

Версии

  • NSM WF_A Высокоэффективная
  • NSMIWF_E Высокоэффективная малошумная
  • NSM WF_U Ультра-высокоэффективная
  • NSMIWF_N Ультра-высокоэффективная малошумная
  • 2 фреоновых контура, предназначенных для обеспечения максимальной эффективности при полной нагрузке, при частичной нагрузке и в случаях, если один из контуров останавливается.
  • Все модели оснащены микроканальными алюминиевыми конденсаторами, что обеспечивает очень высокую эффективность. Это позволяет использовать меньше хладагента по сравнению с традиционными медно-алюминиевыми конденсаторами.
  • Возможность использования электронного терморегулирующего вентиля приносит значительные выгоды в энергопотреблении, когда чиллер работает при частичных нагрузках.
  • Дифференциальное реле давления на испарителе в стандартной комплектации
  • Двухходовые клапаны в водяном контуре для включения режима фрикулинга
  • Инверторные вентиляторы конденсатора
  • Устройство, позволяющее поддерживать давление конденсации даже при низких температурах воздуха, в режиме фрикулинга, за счет уменьшения расхода воздуха, тем самым уменьшая потребление электроэнергии
  • Регулирование с помощью микропроцессора, позволяет отключать необходимое количество конденсаторов для поддержания давления конденсации при максимальной производительности фрикулинга в режиме совместной работы с компрессорами
    • Система управления включает в себя журнал аварий.
    • Наличие программируемого таймера позволяет устанавливать временные интервалы работы, а так же вторую точку уставки, если это необходимо
    • Контроль температуры происходит с интегрально-пропорциональной логикой на основе температуры воды на выходе


Дополнительное оборудование

  • AER485P1: RS-485 интерфейс для контроля за системами согласно протоколу MODBUS
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
    • AERWEB300-6: устройство для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: устройство для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: устройство для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
    • AERWEB300-18G: устройство для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS.
  • FB1: воздушный фильтр
  • MULTICHILLER_PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях
  • AVX: Вибропоглащающие опоры корпуса. Выбираются в соответствии с таблицей совместимости дополнительного оборудования

Дополнительные устройства, устанавливаемые только на заводе-изготовителе

  • KRS: Электронагреватель испарителя
  • GP: Решетка для внешней защиты поверхности конденсаторов от случайных механических повреждений и ударов града.

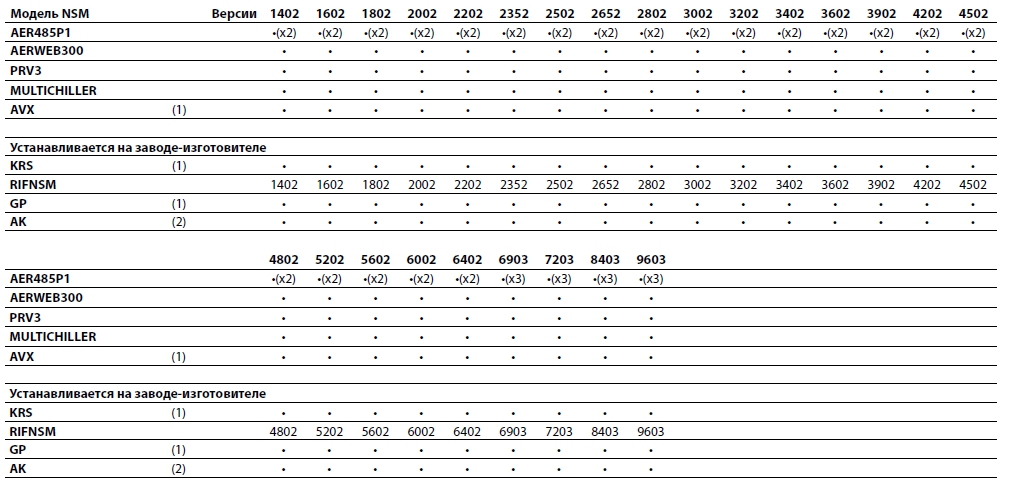

Совместимость дополнительного оборудования

(1) Совместимость опций должна быть определена дополнительно
(2) Дополнительные устройства, предназначенные только для исполнений «E/N» с низким уровнем шума
(x2) Число в скобках обозначает количество для заказа

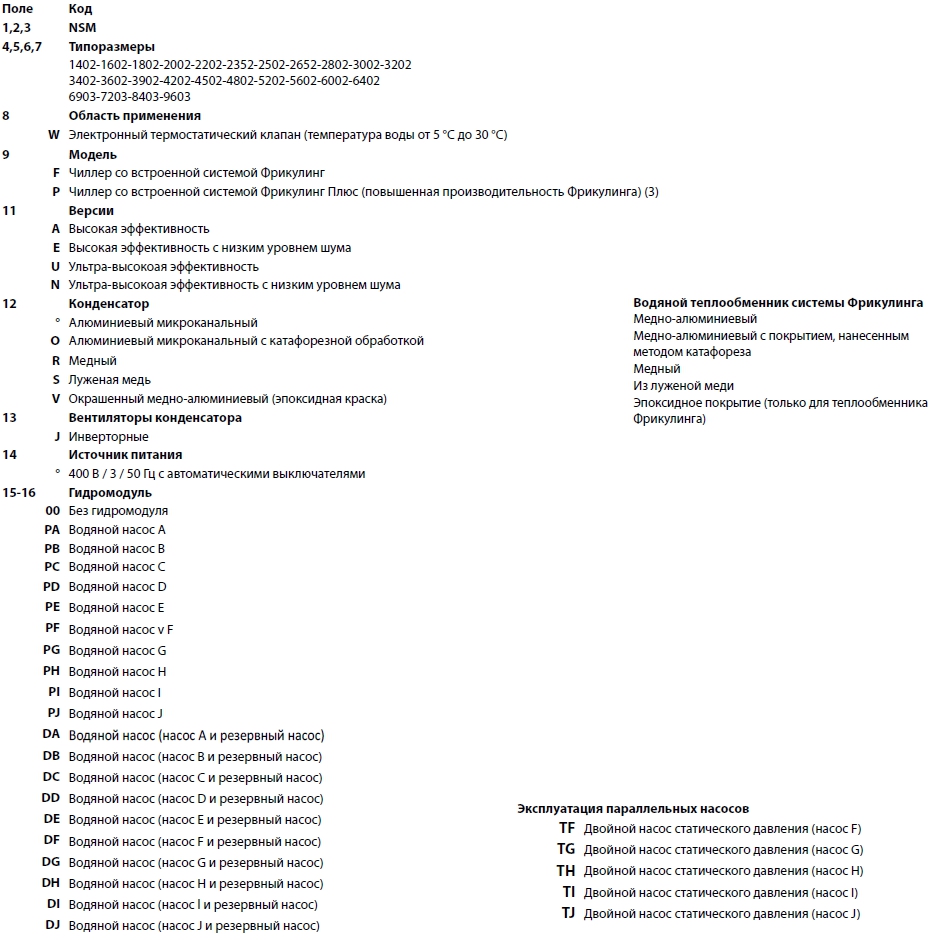

Описание кодировки

Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика.

(3) Модели в исполнении «Фрикулинг Плюс» могут иметь теплообменники только в версиях «°» и «O»

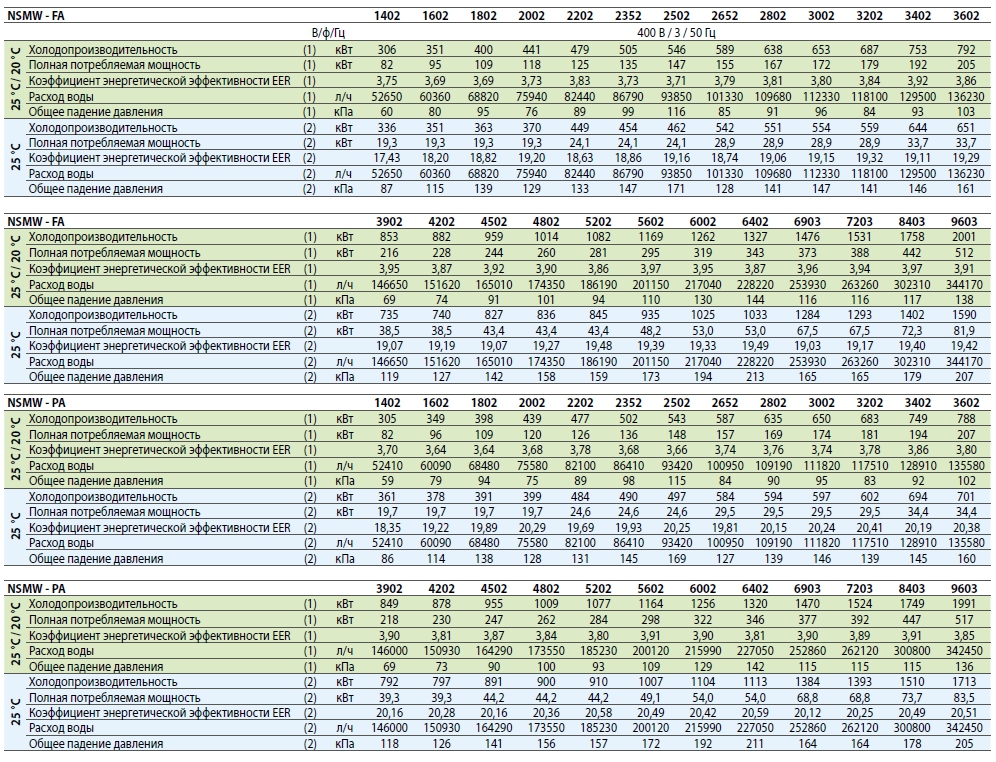

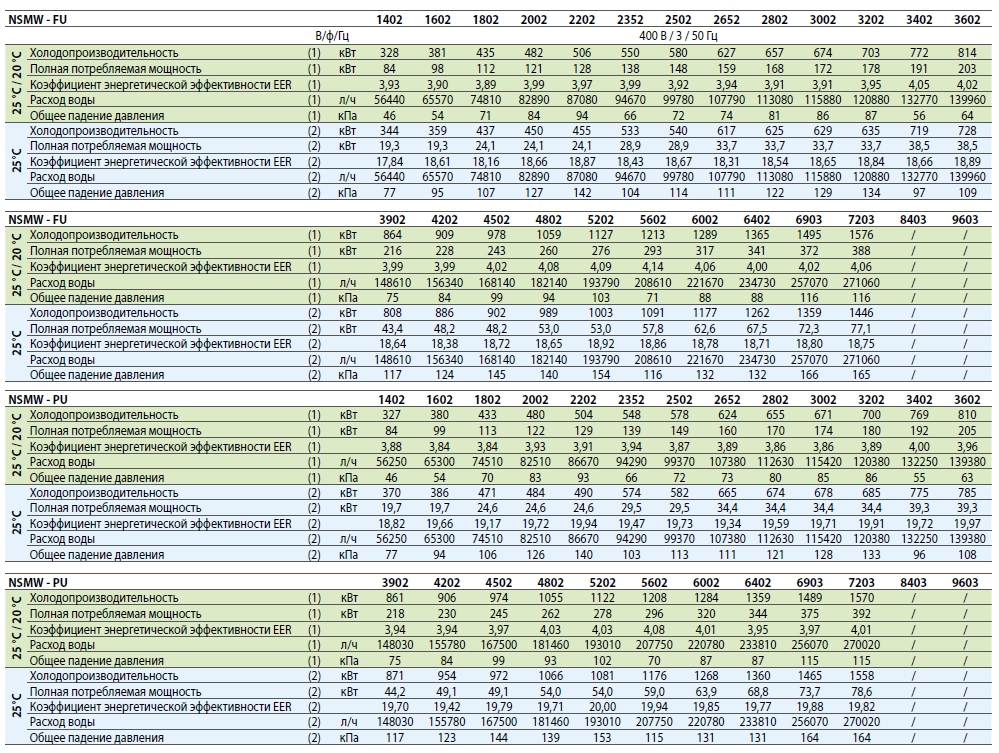

Технические данные

Дата
(1) Температура воды в испарителе 25 °С/ 20 °С; температура наружного воздуха 35 °С; 0% Свободное Охлаждение
(2) Температура воды в испарителе 25 °С; температура наружного воздуха 12 °С

(3) Стандартная комплектация без гидромодуля

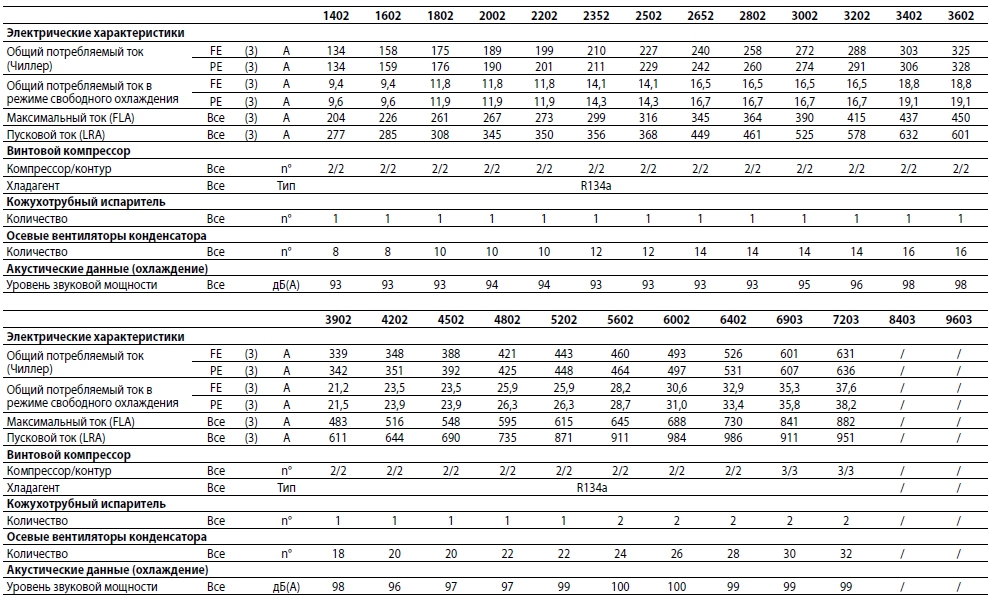

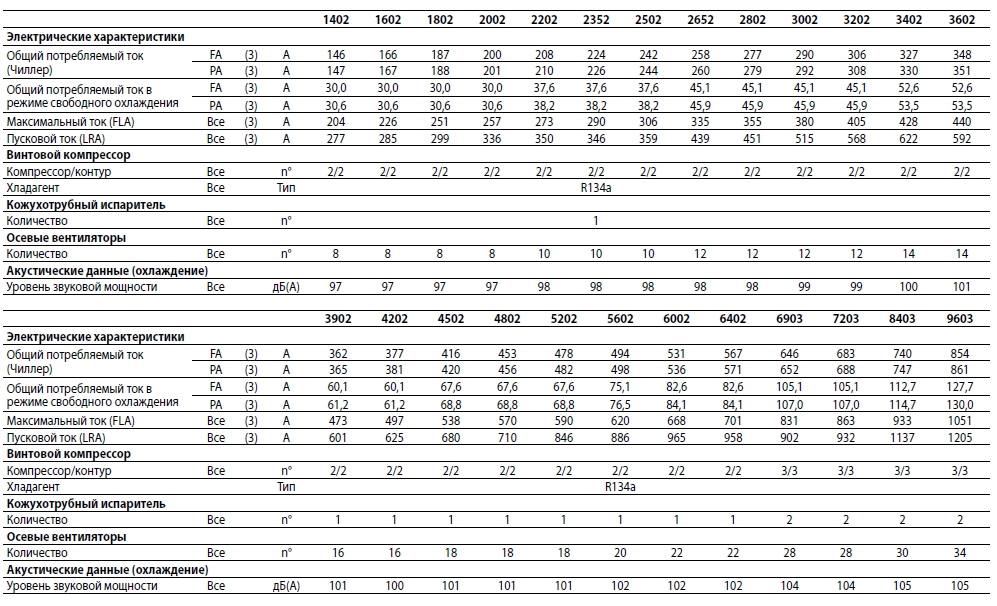

Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent

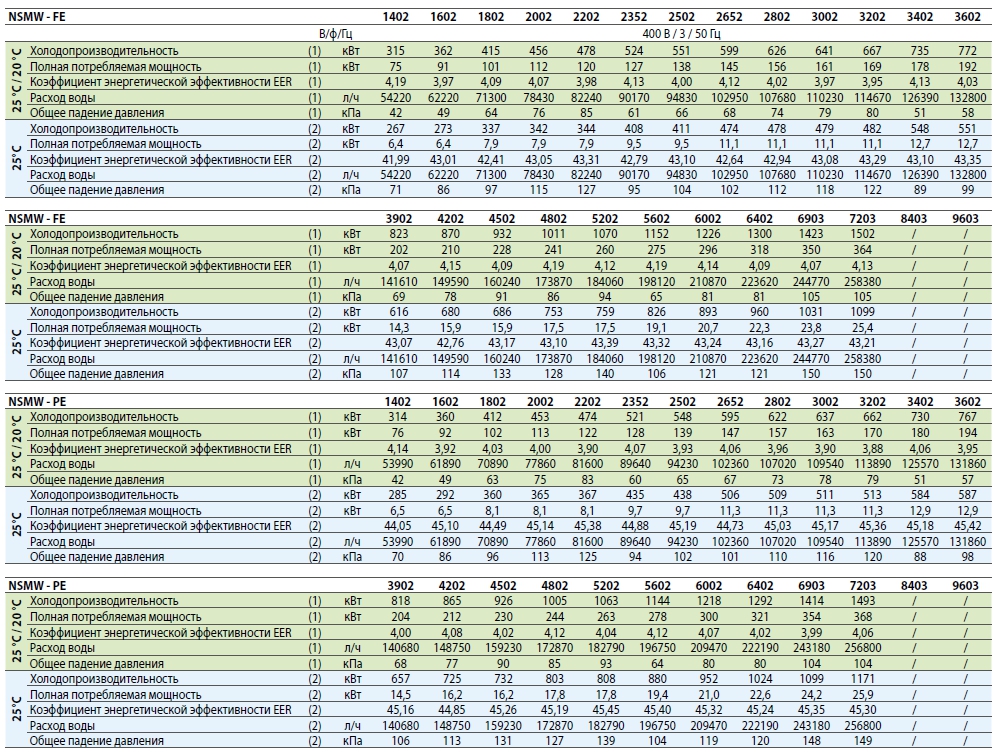

Дата
(1) Температура воды в испарителе 25 °С/ 20 °С; температура наружного воздуха 35 °С; 0% Свободное Охлаждение
(2) Температура воды в испарителе 25 °С; температура наружного воздуха 12 °С

(3) Стандартная комплектация без гидромодуля

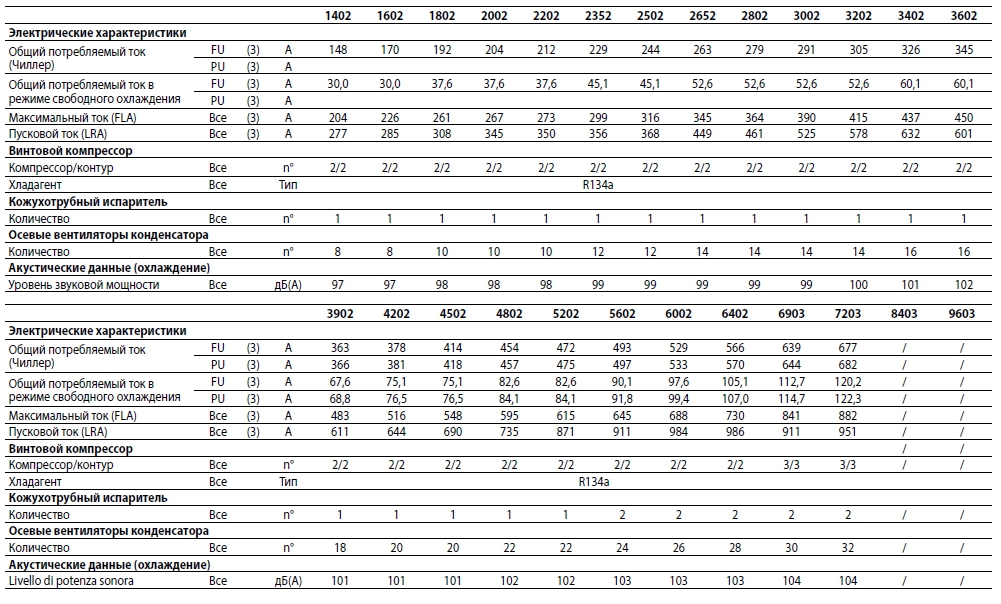

Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent

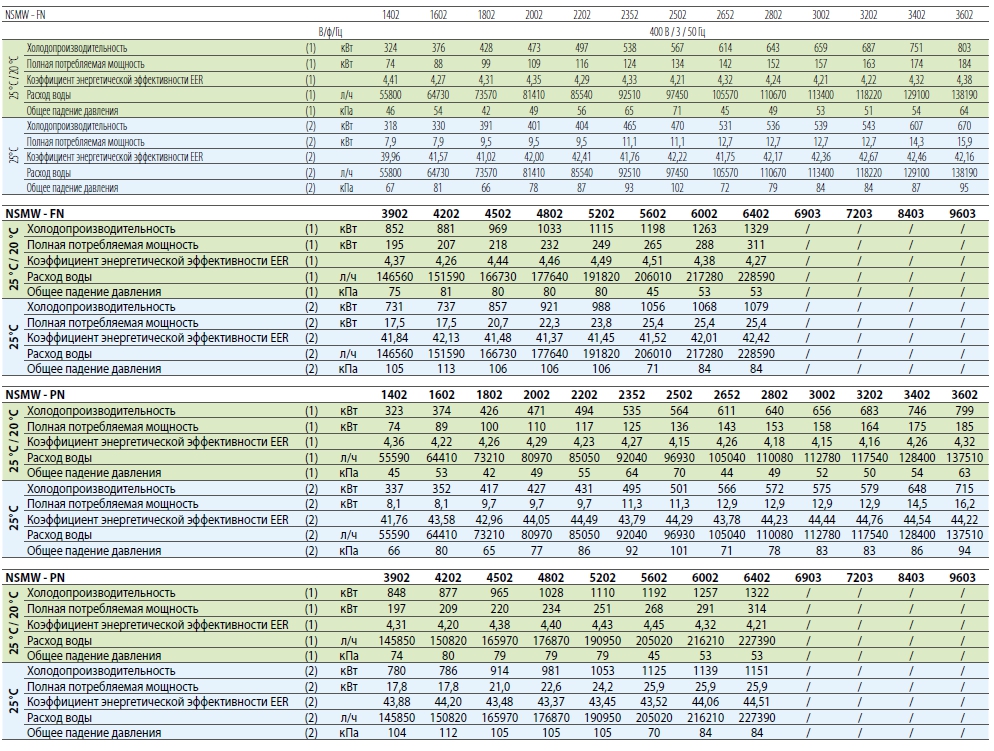

Дата
(1) Температура воды в испарителе 25 °С/ 20 °С; температура наружного воздуха 35 °С; 0% Свободное Охлаждение
(2) Температура воды в испарителе 25 °С; температура наружного воздуха 12 °С

(3) Стандартная комплектация без гидромодуля

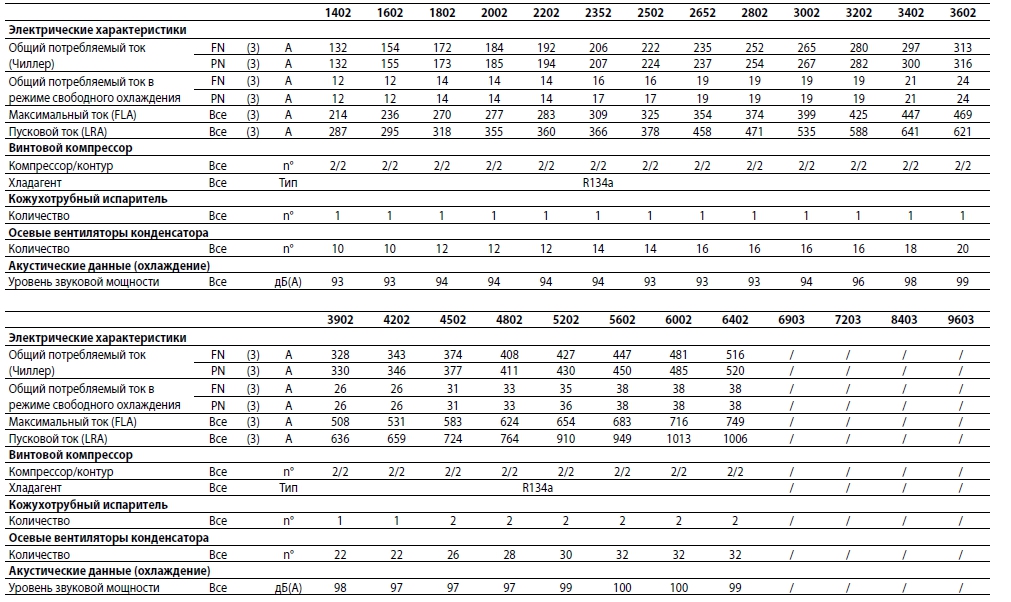

Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent

Дата
(1) Температура воды в испарителе 25 °С/ 20 °С; температура наружного воздуха 35 °С; 0% Свободное Охлаждение
(2) Температура воды в испарителе 25 °С; температура наружного воздуха 12 °С

(3) Стандартная комплектация без гидромодуля
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent

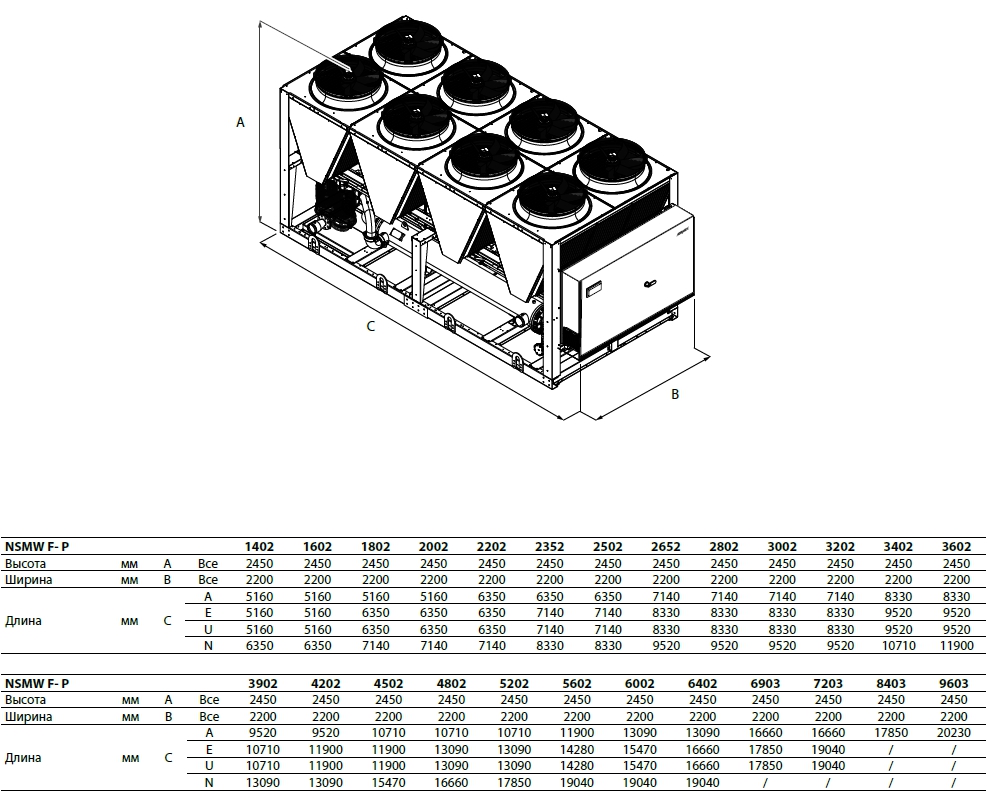

Габариты (мм)

По причинам больших габаритов машины с длиной более 13090 мм поставляются разделёнными на части.
Для получения дополнительной информации см. техническое руководство и/или руководство по монтажу.
