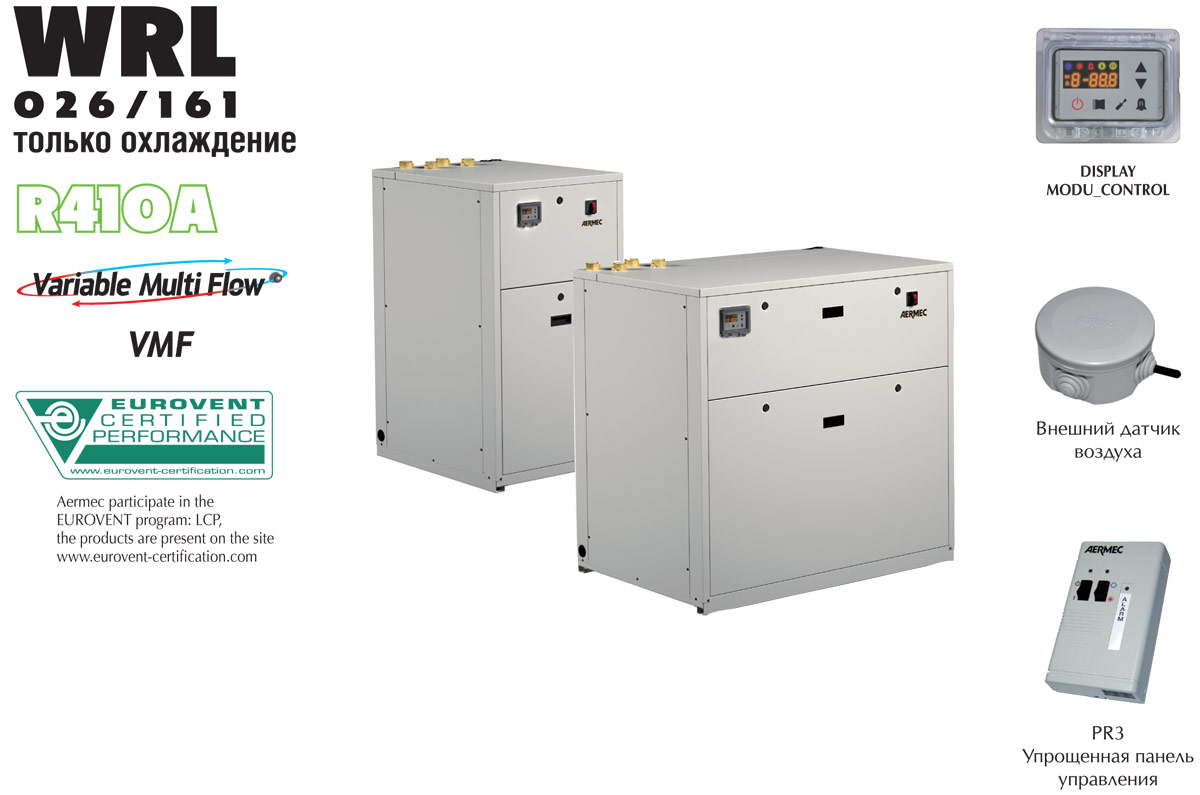

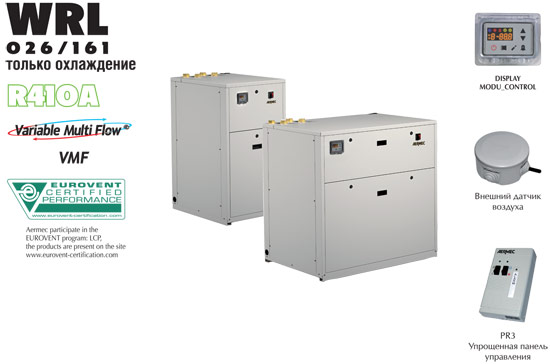

WRL 026-161

Чиллеры с водяным охлаждением
Холодопроизводительность 6,58 - 43,40 кВт

  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ
  • ВЕРСИЯ С ПАРООХЛАДИТЕЛЕМ
  • ВОЗМОЖНОСТЬ ОХЛАЖДЕНИЯ КОНДЕНСАТОРА ГЕОТЕРМАЛЬНОЙ ВОДОЙ

Характеристики

  • WRL – серия чиллеров с водяным охлаждением конденсатора, сконструированная для работы с хладагентом R410a. WRL – чиллеры внутренней установки, с герметичным спиральным компрессором, который прекрасно удовлетворяет всем требованиям рынка: компактные размеры, простота установки, низкая шумность.
  • Высокая эффективность
    AERMEC разработал эту серию для функционирования в режиме теплового насоса с максимально высокой эффективностью и низким энергопотреблением.
  • Подключение
    Электрическое и гидравлическое подключения расположены на верхней плоскости машин, что способствует простоте монтажа и обслуживания. Это также позволяет минимизировать необходимое пространство для обслуживания и размещать данные машины на меньшей площади.
  • Тишина
    Машины серии WRL имеют выдающиеся шумовые характеристики. Тщательная шумоизоляция с использованием звукопоглощающих материалов наделяет машины WRL низким показателем шумовой эмиссии.
  • Динамическая уставка
    Благодаря использованию самого современного поколения электронного регулирования и использованию внешнего датчика температуры (дополнительная опция), тепловой насос может адаптировать температуру производимой горячей воды в соответствии с изменением климатических условий, повышая тем самым энергетическую эффективность системы.
  • Преимущества
    Принятые в серии WRL технические решения всегда направлены на максимальное качество в сочетании с использованием наиболее инновационных технологий, способных обеспечить максимальную энергоэффективность, простую установку и прекрасную гибкость системы с использованием альтернативных источников энергии.
  • Модификации
    WRL о : Стандартная без буферного бака
    WRL А: с буферным баком
  • Одноконтурная машина
  • Фильтр для воды, дифференциальное реле давления и предохранительные клапаны со стороны испарителя и конденсатора, а также со стороны производства горячей воды, включены в стандартной комплектации.
  • Гидромодуль, который охватывает основные гидравлические компоненты; доступны в различных конфигурациях, с насосами высокого или низкого статического давления, инверторными насосами и клапанами плавного регулирования (внешний источник).
  • Управление посредством микропроцессора, установленного на машине, с клавиатурой и ЖК-дисплеем, для удобства настройки через меню на нескольких языках. Регулировка аппарата с помощью внешнего датчика температуры воздуха (доп. оборудование) обеспечивает динамическое регулирование температуры производимой воды, повышение энергоэффективности системы.

Дополнительное оборудование

  • VT: Виброопоры
  • KSAE: Датчик наружного воздуха.
  • PR3: Упрощенная панель дистанционного управления. Обеспечивает управление всеми основными функциями (включение / выключение и изменение режима работы, индикация аварийных ситуаций). При применении экранированного кабеля может быть установлена на расстоянии до 150 м.
  • AERSET: Опция AERSET позволяет автоматически компенсировать уставки чиллера посредством сигнала 0-10V по сети MODBUS; требует обязательного использования: AER485 или MODU-485BL
  • MODU-485A: Карта интерфейса RS-485 для систем удаленного мониторинга по протоколу MODBUS.
  • AERWEB300: Устройство AERWEB позволяет управлять чиллером при помощи компьютера посредством интернет подключения через браузер.
  • AERWEB300-6: Устройство для удаленного мониторинга и управления чиллером (максимум до 6 устройств) по сети RS485.
  • AERWEB300-18: Устройство для удаленного мониторинга и управления чиллером (максимум до 18 устройств) по сети RS485.
  • AERWEB300-6G: Устройство для удаленного мониторинга и управления чиллером (максимум до 6 устройств) по сети RS485 при помощи встроенного модема GPRS.
  • AERWEB300-18G: Устройство для удаленного мониторинга и управления чиллером (максимум до 18 устройств) по сети RS485 при помощи встроенного модема GPRS.
  • VPL: Клапан для регулирования подачи геотермальной воды на конденсатор. Поддерживает необходимое давление конденсации за счет изменения расхода охлаждающей воды

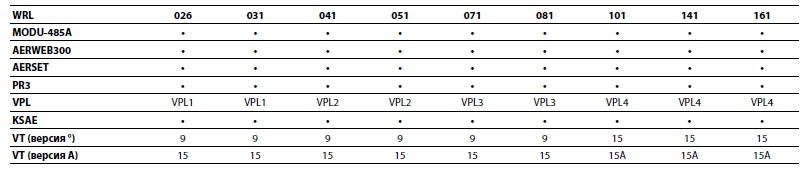

Совместимость дополнительного оборудования

Выбор модификации

Комбинируя различные опции, можно подобрать такую модель серии WRL, которая наиболее полно отвечает требованиям Заказчика.

Поле Описание
1,2,3 WRL
4,5,6 Типоразмеры
026-031-041-051-071-081-101-141-161
7 Область применения
° Стандартный (с температурой воды на выходе до + 4 ° С)
Y Низкотемпературный (с температурой воды на выходе до + 4 ° C до -8 ° С)
8 Модель
° Стандартная только охлаждение
9 Исполнение
° Стандарт без буферного бака
A с буферным баком
10 Рекуперация тепла
° без рекуперации
D с пароохладителем
11 Насосная группа
° Без насоса
Геотермальные применения
B Циркулятор Вкл / Выкл (WRL026 ÷ 081)
Насос Вкл / Выкл (WRL101 ÷ 161)
U Высоконапорный насос (WRL101 ÷ 161)
I инверторный насос (WRL026 ÷ 081)
Приложение с использованием подземных вод
V2-ходовой модулирующий клапан
12 Насосная группа на стороне системы
° без насоса
P Циркулятор Вкл / Выкл (WRL026 ÷ 081)
Насосы Вкл / Выкл (WRL101 ÷ 161)
N Высоконапорный насос (WRL101 ÷ 161)
13 Неиспользуемое поле
°
14 Плавный пуск
° Без системы плавного пуска
S C системой плавного пуска
15 Электропитание
° 400/3N/50Hz
M 230V/1/50Hz (WRL026÷041)

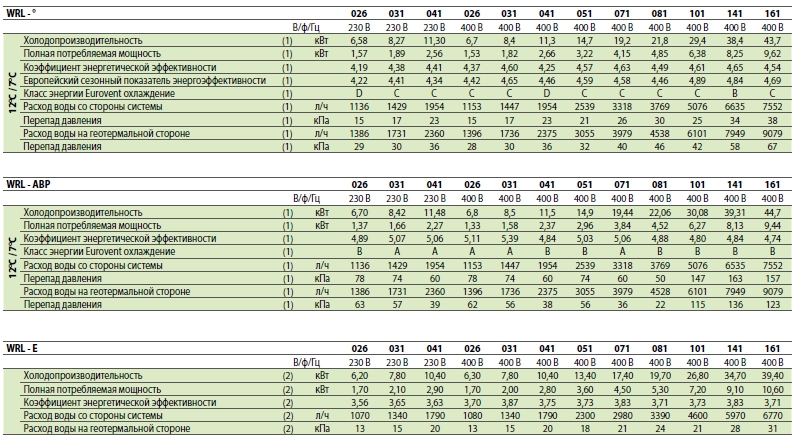

Технические характеристики

(1) Данные, относящиеся к версии с буферным баком и насосном “B” на геотермальной стороне, насос “P” на стороне системы.
Охлаждение (14511: 2013)
температура воды в испарителе (вход / выход) 12 ° C / 7 ° C;
температура воды в конденсаторе (вход / выход) 30 ° С / 35 ° С

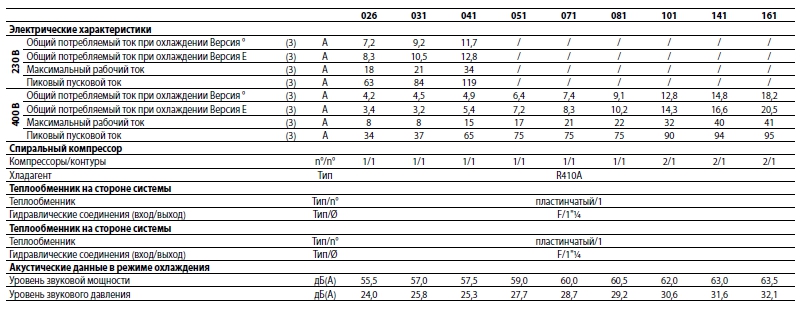

Технические характеристики

(2) Данные версии без встроенного гидромодуля
ЗВУКОВАЯ МОЩНОСТЬ
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
ЗВУКОВОЕ ДАВЛЕНИЕ
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: Для получения более подробной информации, обратитесь к программе подбора Magellan или технической документации на веб-сайте www.aermec.com

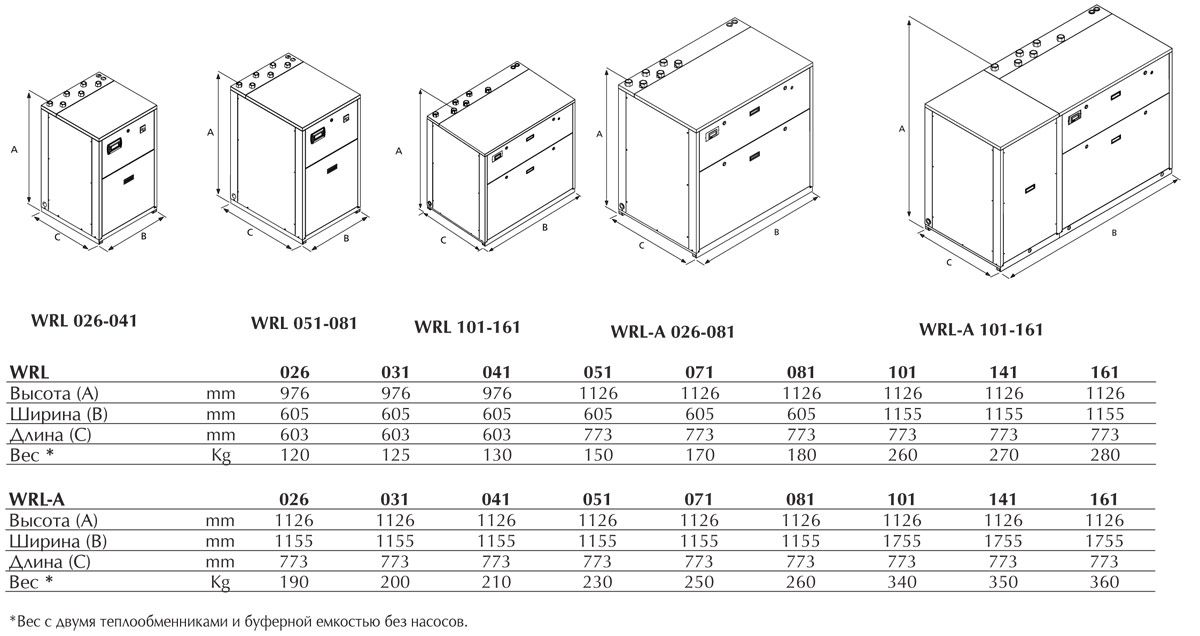

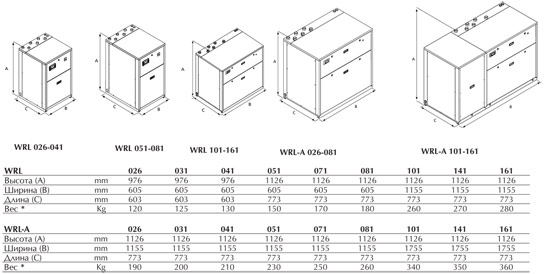

Размеры (mm)

*Вес с двумя теплообменниками и буферной емкостью без насосов.

PDFТехническое руководство
